O calor que a planilha não mostra: como a ventilação do painel de LED afeta o desempenho

A ventilação do painel de LED influencia diretamente a estabilidade da imagem, a confiabilidade das fontes, a operação dos módulos e a necessidade de manutenção. Ainda assim, esse aspecto costuma receber menos atenção do que resolução, brilho, pixel pitch e consumo elétrico.

A planilha pode informar potência máxima e consumo médio. Porém, ela não mostra sozinha quanto calor ficará concentrado atrás do painel de LED, como o ar circulará ou qual temperatura os componentes alcançarão durante uma operação prolongada.

Por isso, o projeto térmico precisa considerar o conjunto completo: painel de LED, gabinete, estrutura, acabamento arquitetônico, ambiente, incidência solar, fontes de alimentação e regime de uso.

Resposta direta: por que a ventilação é tão importante?

A ventilação remove o calor produzido pelos módulos, fontes e circuitos eletrônicos. Quando esse calor não encontra um caminho eficiente até o ambiente, a temperatura interna sobe e pode provocar redução de brilho, variações de cor, desligamentos de proteção e falhas prematuras.

O problema não depende apenas da potência instalada. Ele também envolve temperatura ambiente, incidência solar, espaço traseiro, obstáculos ao fluxo de ar, limpeza dos filtros e capacidade real do sistema de refrigeração.

Por que o painel de LED produz calor?

Nem toda a energia elétrica consumida pelo painel de LED se transforma em luz visível. Parte relevante dessa energia vira calor nos próprios diodos, nas fontes de alimentação, nos circuitos de acionamento e nas conexões.

O calor percorre diferentes materiais até chegar ao gabinete e ao ar. Nesse trajeto, cada interface oferece alguma resistência térmica. Portanto, placas, dissipadores, gabinetes e ventiladores participam do desempenho térmico do sistema.

A Cree LED destaca que a gestão térmica é essencial para preservar o desempenho e prolongar a vida operacional dos componentes. O fabricante recomenda avaliar todo o caminho percorrido pelo calor, além de validar o projeto com simulações e testes reais. Acesse a nota técnica da Cree LED.

Temperatura ambiente não é temperatura interna

Um painel de LED instalado em uma sala a 24 °C não opera necessariamente a 24 °C. Dentro do gabinete, fontes e placas elevam a temperatura do ar.

Além disso, o ar quente tende a subir. Assim, a região superior de uma instalação pode trabalhar em condição mais severa do que a parte inferior, especialmente quando não existe exaustão adequada.

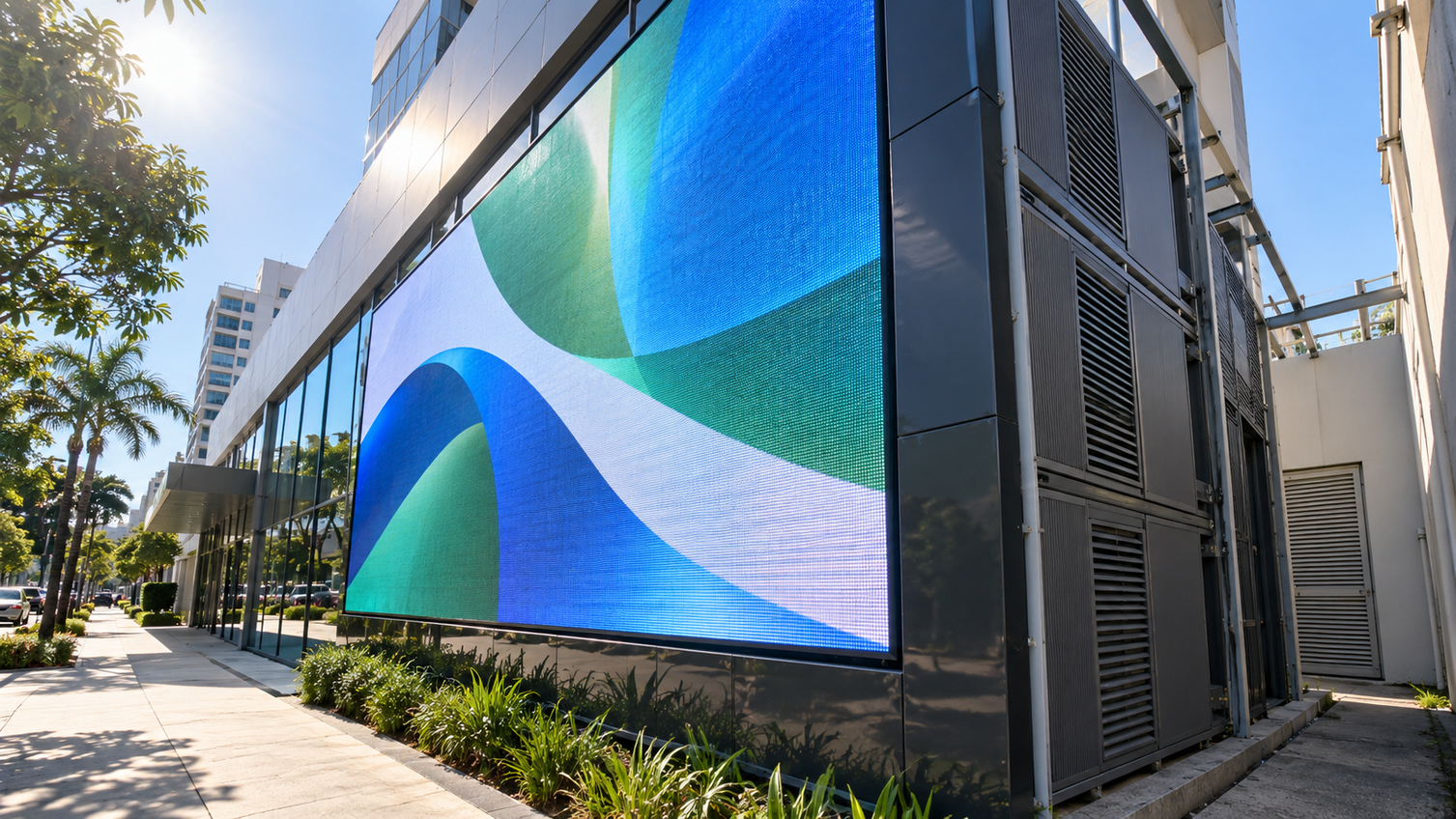

Em fachadas, totens e instalações outdoor, há outra carga térmica: a radiação solar. Segundo a nVent, a temperatura de um invólucro externo depende do calor produzido internamente, da exposição solar, da cor, do material, da temperatura ambiente e da reflexão das superfícies próximas. Consulte a referência técnica da nVent.

O que a planilha elétrica deixa de revelar

A potência elétrica é um dado necessário, mas não descreve todo o comportamento térmico. Duas instalações com o mesmo consumo podem operar em temperaturas diferentes.

Isso acontece porque a planilha normalmente não representa:

O caminho de entrada e saída do ar.
A recirculação do próprio ar quente.
A obstrução causada por marcenaria, revestimentos ou paredes.
A diferença de temperatura entre a parte inferior e a superior.
A incidência solar sobre gabinetes outdoor.

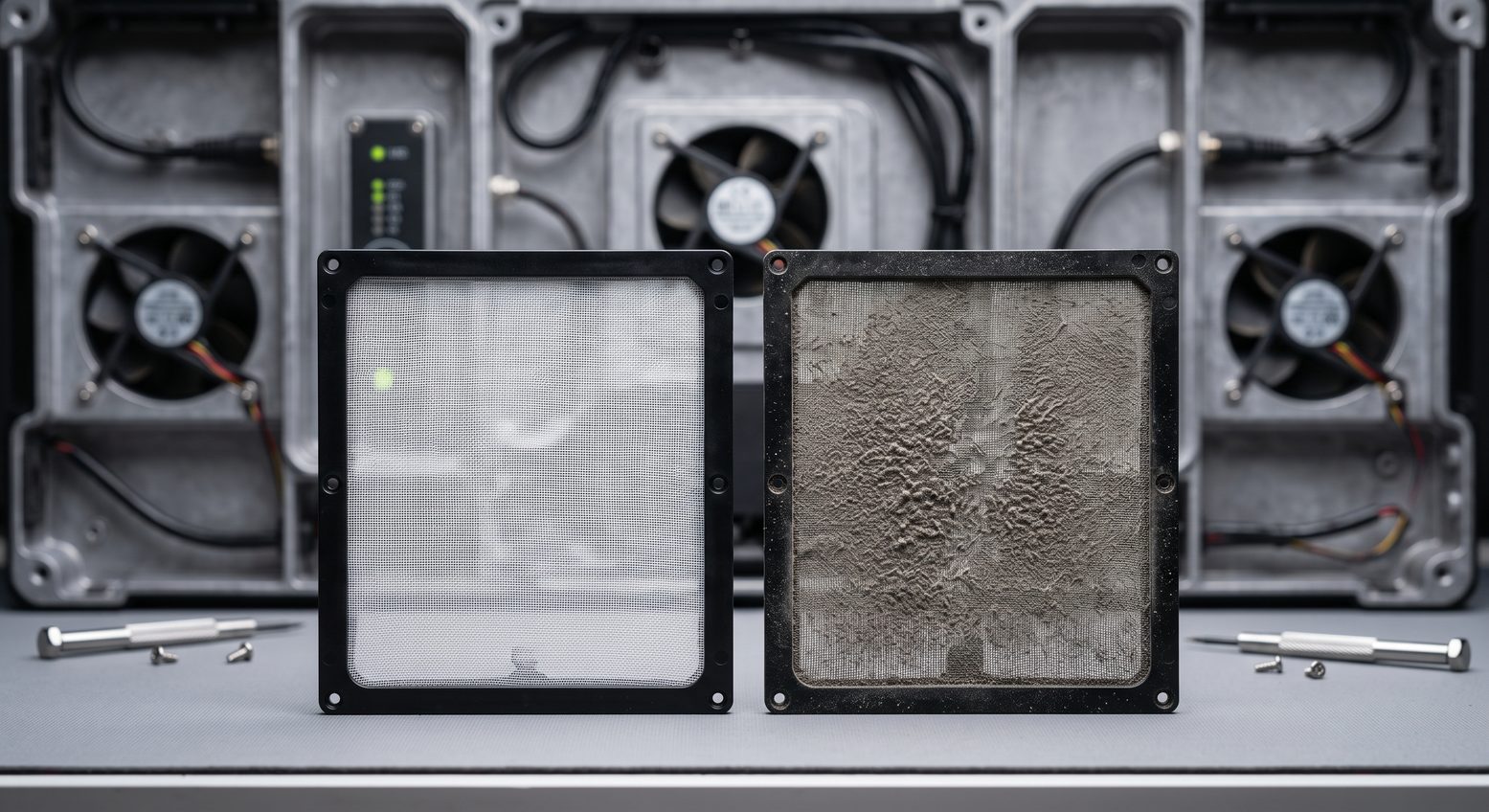

O acúmulo de poeira nos filtros e nas pás dos ventiladores.
A perda de vazão provocada por dutos, telas e grades.
O calor de processadores, racks e equipamentos auxiliares.
O comportamento com imagens claras e brilho elevado.
A degradação da refrigeração ao longo do tempo.

Portanto, o consumo informado pelo fabricante deve entrar no dimensionamento elétrico. Já a ventilação exige uma análise adicional, baseada na dissipação térmica e nas condições reais da instalação.

Consumo máximo não é consumo médio

O conteúdo exibido modifica a demanda instantânea do painel de LED. Uma tela branca com brilho elevado costuma exigir mais potência do que uma composição escura. Consequentemente, o calor gerado também varia durante a programação.

No entanto, usar apenas o consumo médio pode esconder o pior cenário. O sistema térmico deve suportar os períodos mais exigentes previstos para a aplicação, respeitando os limites declarados pelo fabricante.

Também não é correto converter automaticamente toda a potência máxima em capacidade de ar-condicionado sem avaliar a instalação. Uma estimativa preliminar pode ajudar, mas o cálculo definitivo deve usar a dissipação fornecida pelo fabricante e considerar o calor que efetivamente permanece no ambiente.

Como funciona a ventilação do painel de LED

A ventilação eficiente cria um percurso controlado. O ar mais frio entra, passa pelos componentes que dissipam calor e sai sem retornar imediatamente à entrada.

Esse circuito pode usar convecção natural, ventilação forçada, climatização ou troca térmica em circuito fechado. A solução depende da carga térmica, do ambiente e do grau de proteção exigido.

Convecção natural

A convecção natural aproveita o movimento do ar aquecido, sem ventiladores. Ela pode atender equipamentos com baixa dissipação e espaço suficiente ao redor.

Entretanto, sua capacidade é limitada. Nichos fechados, instalações embutidas e grandes superfícies tendem a exigir uma solução mais controlada.

Ventilação forçada

A ventilação forçada utiliza ventiladores para movimentar o ar. Em geral, o sistema possui entrada, percurso interno e exaustão.

A vazão nominal do ventilador não basta para avaliar o resultado. Filtros, curvas, dutos, grelhas e restrições aumentam a resistência ao fluxo. Por isso, a vazão efetiva dentro da instalação pode ser menor do que o valor apresentado no componente.

Climatização e circuito fechado

Quando a temperatura externa é alta, ventilar com o próprio ar ambiente pode não resolver o problema. Afinal, o sistema não consegue resfriar o gabinete abaixo da temperatura do ar que entra apenas com ventilação.

Ambientes com poeira intensa, umidade, névoa salina ou contaminantes também podem exigir circuito fechado, trocador de calor ou climatização específica. A Rittal ressalta que unidades com ventilador e filtro não são apropriadas para todos os locais, sobretudo quando há umidade elevada, vapores corrosivos ou ar contaminado. Veja a orientação técnica da Rittal.

O que acontece quando a temperatura sobe demais?

O primeiro efeito nem sempre é uma falha definitiva. Alguns sistemas reduzem o brilho ou desligam circuitos para evitar danos.

A Daktronics documenta, em uma família específica de displays, um modo de redução térmica de brilho quando a temperatura interna alcança determinados limites. A orientação inclui verificar ventiladores, filtros e bloqueios de ventilação. Esses valores não devem ser aplicados a outros modelos, mas demonstram como a proteção térmica pode interferir diretamente na imagem. Consulte o exemplo técnico da Daktronics.

Perda de brilho e alteração visual

A temperatura de junção é a temperatura no interior do componente emissor. Ela não pode ser medida diretamente com uma leitura comum na frente do painel de LED.

A Nichia explica que essa temperatura depende da temperatura medida em um ponto acessível, da potência aplicada e da resistência térmica até a junção. O fabricante também informa que a gestão térmica inadequada pode comprometer o componente. Consulte a documentação da Nichia.

Quando diferentes regiões trabalham em temperaturas distintas, podem surgir diferenças visuais entre módulos. Contudo, brilho desigual não prova sozinho que existe superaquecimento. Calibração, lote, corrente de acionamento, envelhecimento e problemas de alimentação também precisam ser investigados.

Estresse sobre fontes e componentes

Fontes de alimentação possuem limites de temperatura e curvas de redução de carga. Em certos modelos, a potência disponível precisa ser reduzida quando a temperatura ambiente ultrapassa o intervalo de operação em plena carga.

A Mean Well, por exemplo, orienta consultar a curva de derating de cada fonte e relaciona refrigeração adequada à confiabilidade do sistema. Os limites variam conforme o modelo. Veja a orientação do fabricante.

Portanto, uma fonte especificada apenas pela potência nominal pode ficar subdimensionada dentro de um compartimento quente. O projeto deve conferir potência, eficiência, temperatura, posição de montagem e margem operacional.

Falhas intermitentes

Problemas térmicos podem aparecer apenas depois de algumas horas. O painel de LED liga normalmente, mas apresenta linhas, piscadas, módulos instáveis ou desligamentos quando atinge o equilíbrio térmico.

Esse comportamento dificulta o diagnóstico, pois uma inspeção rápida e com o equipamento frio pode não reproduzir a falha.

Como diagnosticar um problema de ventilação

O diagnóstico precisa reproduzir a condição real de uso. Isso inclui brilho, conteúdo, duração, temperatura ambiente e exposição solar compatíveis com a operação habitual.

1. Consulte os limites do equipamento

Verifique no manual:

Temperatura ambiente permitida.
Faixa de umidade.
Potência máxima e típica.
Sentido previsto do fluxo de ar.
Folgas de instalação.
Condições de redução de brilho ou potência.
Alarmes e sensores disponíveis.
Frequência de inspeção de ventiladores e filtros.

Os valores são específicos de cada produto. Não use limites encontrados em manuais de modelos semelhantes como se fossem universais.

2. Meça em regime estabilizado

Registre a temperatura ambiente, a temperatura do ar na entrada e a temperatura na saída. Faça leituras em mais de uma altura e próximo às fontes, placas e regiões críticas.

A medição deve continuar até que as temperaturas deixem de crescer de forma relevante. Em operações longas, uma leitura realizada poucos minutos após ligar o painel de LED pode ser insuficiente.

3. Teste uma condição exigente

Use o conteúdo e o brilho previstos para a operação. Quando permitido pelo fabricante, um padrão claro pode ajudar a verificar o comportamento sob carga elevada.

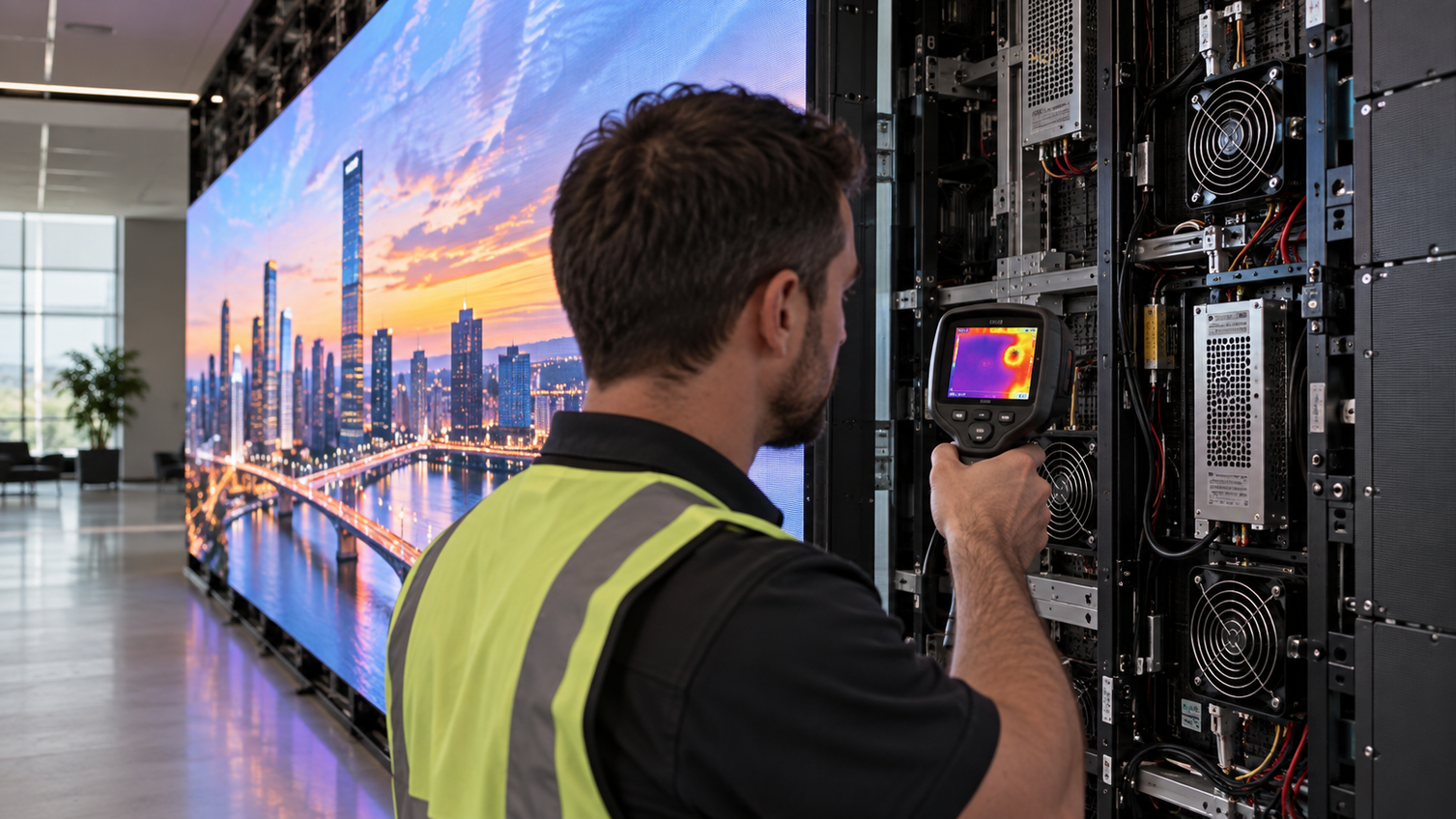

A termografia também pode revelar pontos mais quentes e diferenças entre gabinetes. Porém, superfícies metálicas reflexivas exigem ajuste de emissividade e técnica adequada. Além disso, a câmera mostra temperaturas superficiais, não a temperatura interna da junção do diodo.

4. Verifique o fluxo de ar

Confirme se todos os ventiladores giram de forma estável. Depois, inspecione filtros, grades, entradas e saídas.

A Daktronics recomenda manter sensores e passagens de ar desobstruídos, além de limpar ventiladores e filtros conforme o ambiente e o manual do equipamento. Leia o manual de manutenção.

5. Compare temperatura e sintomas

Registre o horário em que surgem redução de brilho, falhas ou reinicializações. Em seguida, compare esses eventos com as temperaturas e os alarmes.

Se o sintoma acompanha a elevação térmica e desaparece após o resfriamento, existe uma forte indicação de causa térmica. Ainda assim, conexões, distribuição elétrica e configuração também devem ser testadas.

Exemplos práticos

Painel de LED embutido em marcenaria

Um painel de LED indoor pode funcionar bem durante o teste aberto e aquecer após receber o acabamento. A marcenaria reduz o volume de ar, bloqueia saídas e favorece a recirculação.

Nesse caso, o problema não está necessariamente no painel de LED. Ele pode estar na integração entre equipamento e arquitetura. O projeto precisa prever folgas, acesso técnico e um caminho real para expulsar o ar quente.

Vitrine com incidência solar

Uma vitrine recebe calor do painel de LED, do ambiente interno e da radiação que atravessa o vidro. Além disso, o espaço entre vidro e equipamento pode formar uma bolsa de ar quente.

A análise deve considerar orientação solar, horários críticos, reflexão, climatização da loja e temperatura no espaço da vitrine. Aumentar o brilho sem verificar a condição térmica pode elevar ainda mais a carga.

Fachada outdoor

Em uma fachada, a chuva não é o único fator ambiental. Sol, temperatura externa, poeira, umidade e superfícies refletoras também influenciam o gabinete.

Abrir furos ou adicionar ventiladores sem projeto pode comprometer a proteção do invólucro. A IEC 60529 é a referência internacional para a classificação dos graus de proteção IP. Portanto, qualquer alteração deve preservar a solução construtiva validada pelo fabricante. Consulte a publicação oficial da IEC.

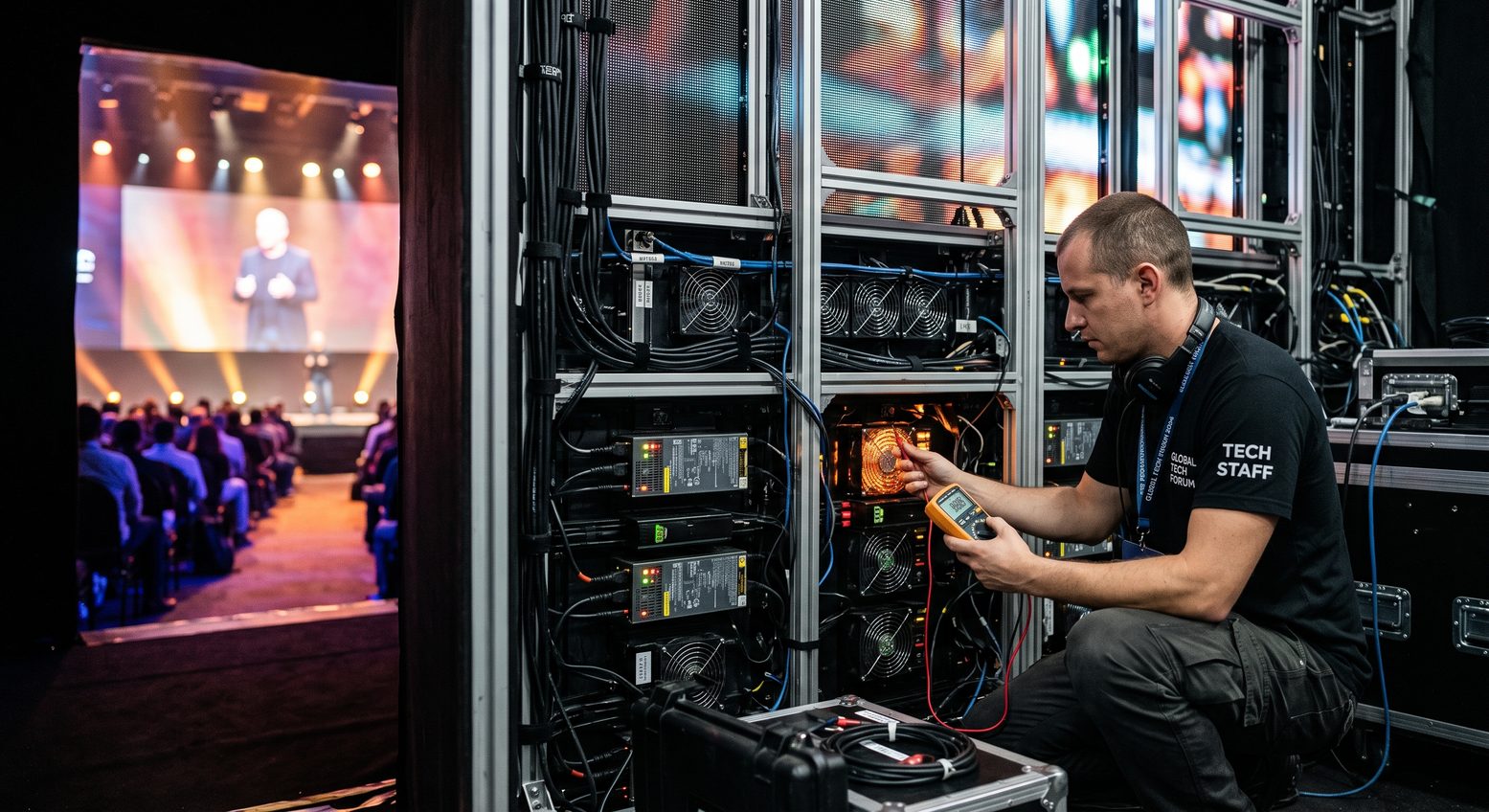

Evento e operação ao vivo

Em eventos, o painel de LED pode trabalhar por várias horas, cercado por estruturas, tecidos e outros equipamentos quentes. O fluxo de ar também muda quando a montagem fica próxima a paredes ou elementos cenográficos.

O teste deve ocorrer com a montagem final e pelo tempo necessário para estabilização. A passagem de som ou uma verificação curta não substitui o ensaio operacional.

Auditório, igreja ou ambiente corporativo

Nesses locais, o ruído dos ventiladores pode interferir no conforto acústico. Por outro lado, reduzir a ventilação sem recalcular a carga térmica cria outro problema.

A solução deve equilibrar temperatura, nível de ruído, acesso para manutenção e regime de funcionamento. Ventiladores maiores em menor rotação, dutos bem dimensionados ou climatização dedicada podem ser avaliados pelo responsável técnico.

Critérios técnicos e comerciais para decidir corretamente

A ventilação não deve ser tratada como um acessório comprado depois da instalação. Ela faz parte da infraestrutura necessária para o funcionamento do painel de LED.

Antes da contratação, verifique:

Potência típica e máxima por metro quadrado.
Dissipação térmica declarada pelo fabricante.
Temperatura e umidade permitidas.
Arquitetura de refrigeração do gabinete.
Sentido das entradas e saídas de ar.
Folgas mínimas e espaço traseiro.
Exposição solar e orientação da fachada.
Presença de poeira, gordura, maresia ou contaminantes.
Grau de proteção IP requerido.
Necessidade de filtros e facilidade de reposição.
Acesso a fontes, ventiladores e sensores.
Ruído aceitável no ambiente.
Horas diárias de operação.
Conteúdo e brilho normalmente utilizados.
Alarmes térmicos e possibilidade de monitoramento.
Plano de manutenção preventiva.
Responsabilidade pela integração com arquitetura e climatização.

O menor preço pode deslocar o custo para a infraestrutura

Um equipamento pode parecer mais econômico na proposta e exigir uma climatização mais complexa. Outro pode ter melhor eficiência, manutenção frontal ou arquitetura térmica mais adequada ao espaço.

Por isso, a comparação comercial deve incluir instalação, acabamento, climatização, consumo, acesso técnico, filtros, ventiladores e indisponibilidade durante manutenções. O valor do painel de LED isolado não representa necessariamente o custo total do projeto.

Erros que devem ser evitados

O primeiro erro é encostar a parte traseira do painel de LED em uma superfície sem respeitar as folgas do fabricante. O segundo é criar apenas uma entrada de ar, sem uma saída proporcional e bem posicionada.

Também devem ser evitados:

Fazer o ar quente retornar para a entrada.
Instalar exaustão sem prever reposição de ar.
Escolher ventiladores somente pela vazão nominal.
Bloquear grelhas com acabamentos decorativos.
Operar continuamente com filtros saturados.
Direcionar ar-condicionado muito frio para componentes quentes sem avaliar condensação.
Perfurar gabinetes outdoor e comprometer a vedação.
Usar limites térmicos de outro modelo.
Medir apenas a temperatura da sala.
Esperar uma falha para iniciar a manutenção.

A condensação merece atenção especial. Resfriar superfícies abaixo do ponto de orvalho pode levar umidade aos componentes. Portanto, climatização não significa simplesmente lançar ar frio sobre o painel de LED.

Como a experiência da DSHOW entra no projeto térmico

A análise deve começar antes da instalação. A equipe precisa relacionar o modelo do painel de LED às condições do local, ao acabamento, ao acesso para manutenção e ao regime de operação.

Em um projeto acompanhado pela DSHOW, essa avaliação pode incluir levantamento do espaço, conferência das especificações do fabricante, compatibilização com arquitetura e climatização, configuração do brilho e validação durante o comissionamento. O escopo exato precisa ser confirmado na proposta de cada projeto.

O showroom também pode apoiar a compreensão de diferenças entre produtos e configurações. Entretanto, o teste final deve ocorrer no local instalado, pois nichos, fachadas, vitrines e estruturas alteram o comportamento térmico.

Após a entrega, suporte e manutenção ajudam a identificar filtros obstruídos, ventiladores degradados, alarmes e mudanças no ambiente. Uma reforma, o fechamento de uma abertura ou a instalação de um revestimento já podem modificar a ventilação original.

Conclusão

A ventilação do painel de LED não aparece por completo na planilha de consumo, mas aparece no desempenho diário. Ela determina como o calor deixa os módulos, as fontes e o espaço de instalação.

Um bom projeto térmico combina dados do fabricante, análise do ambiente, fluxo de ar, testes sob carga e acesso para manutenção. Essa combinação reduz surpresas depois que o painel de LED recebe o acabamento e começa a operar por períodos prolongados.

Antes de aprovar a instalação, vale fazer uma pergunta simples: o ar quente tem um caminho livre e dimensionado para sair? Se a resposta não estiver documentada, o projeto ainda precisa avançar.

Perguntas frequentes

Todo painel de LED precisa de ventilador?

Não. Alguns modelos utilizam dissipação passiva, enquanto outros possuem ventiladores integrados ou exigem climatização externa. A decisão depende do projeto térmico e das especificações do fabricante.

Ar-condicionado sempre resolve o superaquecimento?

Não. O ar frio precisa alcançar a região correta, e o ar quente precisa retornar ao sistema. Capacidade insuficiente, distribuição inadequada e recirculação podem manter pontos críticos aquecidos.

É possível instalar um painel de LED dentro de um nicho fechado?

Somente quando o fabricante permitir e o nicho possuir uma solução térmica dimensionada. Também devem existir acesso técnico e folgas compatíveis com a manutenção.

Diminuir o brilho reduz o calor?

Em geral, reduzir brilho e corrente diminui o consumo e a geração térmica. Porém, essa medida não corrige filtros obstruídos, ventiladores parados ou uma instalação sem saída de ar.

Uma câmera térmica confirma que o painel de LED está seguro?

Não sozinha. A câmera identifica temperaturas superficiais e diferenças entre regiões. A interpretação deve considerar emissividade, pontos de medição e limites específicos dos componentes.

Posso adicionar ventiladores a um gabinete outdoor?

Não sem validação técnica. Alterações podem comprometer vedação, fluxo previsto, garantia e grau de proteção IP. Consulte o fabricante ou integrador responsável.

Com que frequência filtros e ventiladores devem ser inspecionados?

Siga o manual do modelo. Poeira, poluição, gordura, maresia e operação contínua podem exigir inspeções mais frequentes do que o intervalo padrão.

Quem deve dimensionar a ventilação?

O dimensionamento deve envolver o fornecedor do painel de LED e os responsáveis pelos projetos elétrico, mecânico, arquitetônico e de climatização, conforme a complexidade da instalação.
