Player, processadora, sending card e receiving card: qual é a diferença?

Player, processadora, sending card e receiving card não são quatro nomes para o mesmo equipamento. Cada componente participa de uma etapa diferente do funcionamento de um painel de LED.

A dúvida aparece porque o mercado também oferece aparelhos que acumulam funções. Uma processadora pode incorporar o envio do sinal. Da mesma forma, determinados players conseguem armazenar o conteúdo, reproduzi-lo e controlar a tela sem depender de um computador ligado o tempo todo.

Por isso, olhar apenas para o nome do produto pode gerar uma compra inadequada. Um projeto pode precisar de reprodução programada, entradas de vídeo ao vivo, tratamento de imagem, maior capacidade de pixels ou apenas da distribuição correta do sinal dentro dos gabinetes.

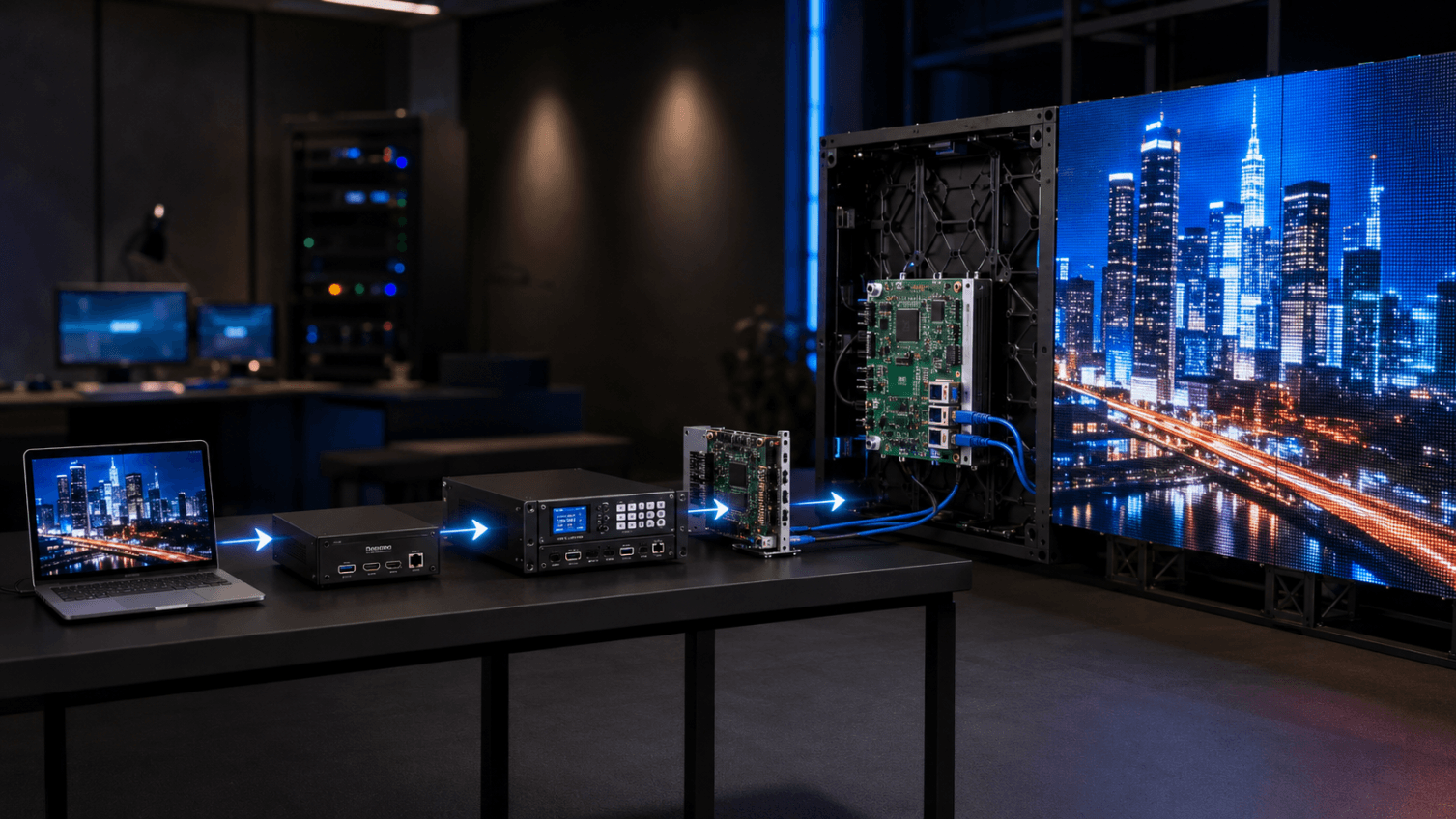

Para entender essa estrutura, é necessário acompanhar o caminho da imagem. Primeiro, o conteúdo sai de uma fonte. Depois, pode passar por processamento. Em seguida, os dados seguem para as receiving cards, que distribuem a imagem aos módulos do painel de LED.

Neste artigo, você vai entender o que cada componente faz, onde ele aparece na cadeia de sinal, quando uma função pode estar integrada a outra e como evitar pagar por uma solução que não corresponde à necessidade do projeto.

Antes de comparar os equipamentos, entenda o caminho do sinal.

Todo sistema começa em uma fonte. Ela pode ser um computador, uma câmera, um media server ou um player com arquivos armazenados.

Quando o projeto exige adaptação, troca ou combinação de fontes, o sinal passa por uma processadora. Em seguida, a função de envio converte a imagem em dados compatíveis com o sistema do painel.

Esses dados percorrem os cabos até as receiving cards instaladas dentro dos gabinetes. Por fim, cada receiving card interpreta o mapeamento e encaminha a imagem aos módulos correspondentes.

A cadeia básica funciona assim:

Por isso, a arquitetura deve ser definida pela operação, pela resolução, pelas entradas necessárias e pela forma de controle. O nome comercial do aparelho, sozinho, não revela todas as funções que ele executa.

O que é um player para painel de LED?

O player é o dispositivo que armazena, organiza e reproduz o conteúdo que aparece no painel de LED. Ele pode executar vídeos, imagens, textos e programações sem exigir manter um computador ligado durante todo o processo.

Certamente, o player é o ponto de partida da programação. A empresa envia os arquivos, organiza a sequência e define quando cada conteúdo deve ser exibido. Depois, o aparelho mostra o que está salvo na tela.

Essa operação é chamada de modo assíncrono. Com essa configuração, o player guarda os arquivos em sua memória e segue apresentando a programação sem necessitar de uma transmissão contínua de vídeo. A internet pode ser necessária para atualizações remotas, mas não para utilizar o conteúdo já baixado.

Existem também algumas linhas de players que funcionam de maneira síncrona. Nessa situação, o dispositivo é capaz de mostrar uma fonte recebida ao vivo. Esse recurso estará disponível conforme o modelo.

Quando o player pode substituir um computador?

O player pode assumir o lugar do computador sempre que a ação requer conteúdo que já foi preparado e programado.  Um ambiente desse tipo é bastante frequente em totens, vitrines, fachadas, áreas de recepção e em telas de comunicação institucional ou promocional.

Suponha que uma loja deseje promover quatro campanhas diferentes durante o dia.  A equipe carrega os arquivos no player, organiza a ordem e define os horários. A partir daí, a tela poderá operar sem a necessidade de um computador próximo ao painel.

Essa liberdade diminui a dependência de fios, dispositivos externos e manutenções diárias. O player é, portanto, a solução ideal para instalações fixas que necessitam da execução contínua de conteúdo.

No entanto, ele não é o complemento automático de um computador em todos os casos. Para transmissões ao vivo, apresentações interativas, eventos com múltiplas fontes e produções com mudanças em tempo real, uma estrutura diferente pode ser necessária.

Todo player também envia o sinal para o painel?

Não precisa ser assim. Tem players que só cuidam da reprodução e passam o vídeo para outro equipamento.  Outros modelos integram armazenamento, reprodução, controle e saídas para os receiving cards.

Essa integração é a razão pela qual alguns projetos não possuem uma sending card distinta.  Já está embutado no próprio player o envio.

Antes de adquirir, é essencial analisar a capacidade total de pixels, quais saídas são disponíveis, os modos de operação e como o conteúdo será publicado. Armazenar arquivos em memória não é, por si só, uma capacidade para dominar uma tela maior.

O que é uma processadora de vídeo?

A processadora pega uma ou mais fontes de vídeo e converte essas imagens para caber na tela. O seu principal objetivo não é armazenar campanhas. Ela opera com o sinal que está presente naquele instante.

Conforme o modelo, a processadora é capaz de redimensionar, cortar, posicionar e trocar fontes. Pode ainda criar camadas, guardar preferências, adaptar cores e formar uma imagem maior a partir de várias fontes.

Um evento, por exemplo, pode contar com um notebook para apresentações, duas câmeras e um sistema de transmissão. A processadora arruma essas fontes e deixa você decidir o que vai mostrar no painel.

Em um ambiente corporativo, o mesmo equipamento pode ser utilizado tanto para um computador quanto para uma videoconferência. No showroom, você pode mesclar uma apresentação principal com uma janela de conteúdo menor.

O que muda quando o painel não tem a mesma proporção da fonte?

Fontes comuns seguem resoluções como 1920 x 1080 pixels. Entretanto, um painel de LED pode ter uma resolução personalizada, como 1792 x 768 ou 960 x 1920 pixels.

A processadora ajuda a encaixar a fonte nessa área. Ela pode escalar a imagem, definir a região exibida e evitar que o conteúdo fique fora do espaço mapeado.

Contudo, esse ajuste não substitui a criação de conteúdo na proporção correta. A processadora adapta o sinal, mas não recupera detalhes ausentes nem corrige uma composição mal planejada.

Toda processadora controla o painel diretamente?

Não. Uma processadora pode entregar uma saída HDMI, DVI, DisplayPort ou SDI para um controlador separado. Nesse caso, ela trata a imagem, mas não envia os dados diretamente às receiving cards.

Por outro lado, muitos equipamentos atuais são controladores all-in-one. Eles combinam processamento de vídeo e função de sending card no mesmo gabinete.

Essa diferença precisa aparecer no orçamento. Caso contrário, o comprador pode imaginar que uma processadora simples já inclui o controle completo do painel.

O que é uma sending card?

A sending card é o componente que transforma o sinal de vídeo em dados compatíveis com o sistema de controle do painel de LED. Depois, ela distribui esses dados pelas portas de saída conectadas às receiving cards.

Em sistemas tradicionais, a sending card pode aparecer como uma placa instalada dentro de um computador ou como um equipamento independente. Também existem controladores que já incorporam essa função.

A sending card não decide qual campanha será exibida. Ela recebe uma fonte ou um sinal processado e realiza o envio conforme o mapeamento da tela.

Além da imagem, o sistema pode transmitir informações de controle, configuração e monitoramento. Os recursos disponíveis variam conforme a família de produtos.

Por que a capacidade de pixels da sending card importa?

Cada sending card ou controlador possui uma capacidade máxima de carga. Esse limite considera a quantidade total de pixels e, em alguns casos, restrições de largura, altura, frequência e profundidade de cor.

Uma tela com 1.920 pixels de largura e 1.080 pixels de altura possui 2.073.600 pixels. O equipamento de envio precisa suportar essa carga dentro da configuração escolhida.

Além disso, cada porta de rede possui um limite próprio. Portanto, a resolução total deve ser dividida entre as saídas sem ultrapassar a capacidade de nenhuma delas.

O número de portas, sozinho, não resolve a escolha. É necessário verificar quantos pixels cada porta pode transportar e como os gabinetes serão conectados.

Sending card e controlador são a mesma coisa?

Os termos podem se sobrepor, mas não são sempre idênticos. A sending card descreve a função de envio. Já o controlador pode incluir entradas de vídeo, configuração, monitoramento e outros recursos.

Em equipamentos modernos, é comum encontrar um controlador que integra a função de sending card. Por isso, o projeto pode não ter uma placa separada com esse nome.

A pergunta mais segura não é apenas qual é o nome do aparelho. É necessário confirmar quais funções ele executa e quais ainda dependem de outros componentes.

O que é uma receiving card?

A receiving card fica dentro do painel de LED, normalmente em cada gabinete ou em grupos definidos pelo projeto. Ela recebe os dados enviados pelo controlador e distribui as informações para os módulos.

Em muitos gabinetes, a receiving card se conecta a uma placa HUB. Essa placa organiza as saídas que seguem para os módulos, além de concentrar conexões e simplificar a manutenção.

A receiving card precisa conhecer o mapeamento da área que controla. Ela usa arquivos de configuração para interpretar quantos pixels existem, como os módulos estão organizados e qual sequência deve ser exibida.

Por isso, trocar uma receiving card sem carregar a configuração correta pode gerar imagem invertida, módulos fora de ordem, cores inadequadas ou parte da tela apagada.

A receiving card armazena os vídeos do painel?

Não como um player. A receiving card pode guardar parâmetros de configuração, calibração e, em alguns sistemas, uma imagem de segurança ou inicialização. Contudo, ela não funciona como biblioteca de campanhas.

Os vídeos e imagens ficam no player, no computador, no media server ou em outra fonte de conteúdo. A receiving card recebe os dados necessários para formar cada quadro da imagem.

O que acontece quando uma receiving card apresenta falha?

A falha costuma afetar a área controlada por aquela placa. O resultado pode ser um gabinete apagado, uma faixa sem imagem, cores incorretas ou perda de comunicação a partir de determinado ponto da cadeia.

Contudo, um módulo apagado não significa automaticamente defeito na receiving card. O problema também pode estar no cabo de rede, na alimentação, na placa HUB, no flat cable, no módulo ou na configuração.

Por isso, o diagnóstico deve seguir a cadeia do sinal. Trocar peças sem localizar o ponto da falha pode aumentar o tempo de manutenção e criar novos problemas.

Comparação rápida entre player, processadora, sending card e receiving card

A tabela resume as funções, mas não substitui a análise do equipamento. Um mesmo produto pode integrar duas ou mais etapas da cadeia.

Por que os nomes se misturam nos equipamentos all-in-one?

O mercado evoluiu para reduzir a quantidade de aparelhos, cabos e pontos de falha. Por isso, muitos fabricantes oferecem soluções all-in-one.

Um player multimídia pode armazenar o conteúdo, reproduzir a programação e enviar os dados ao painel. Já um controlador de vídeo pode receber várias fontes, processar a imagem e executar a função de sending card.

Linhas de players assíncronos, como a família Taurus da NovaStar, foram desenvolvidas para aplicações de digital signage e instalações fixas. Por outro lado, controladores all-in-one das famílias VX e NovaPro combinam processamento e envio para projetos com fontes ao vivo.

Essa integração simplifica a instalação. Contudo, também cria confusão comercial. Dois equipamentos podem ter portas de rede semelhantes e atender aplicações completamente diferentes.

Por isso, a comparação deve seguir as funções, e não apenas a aparência ou o nome do produto.

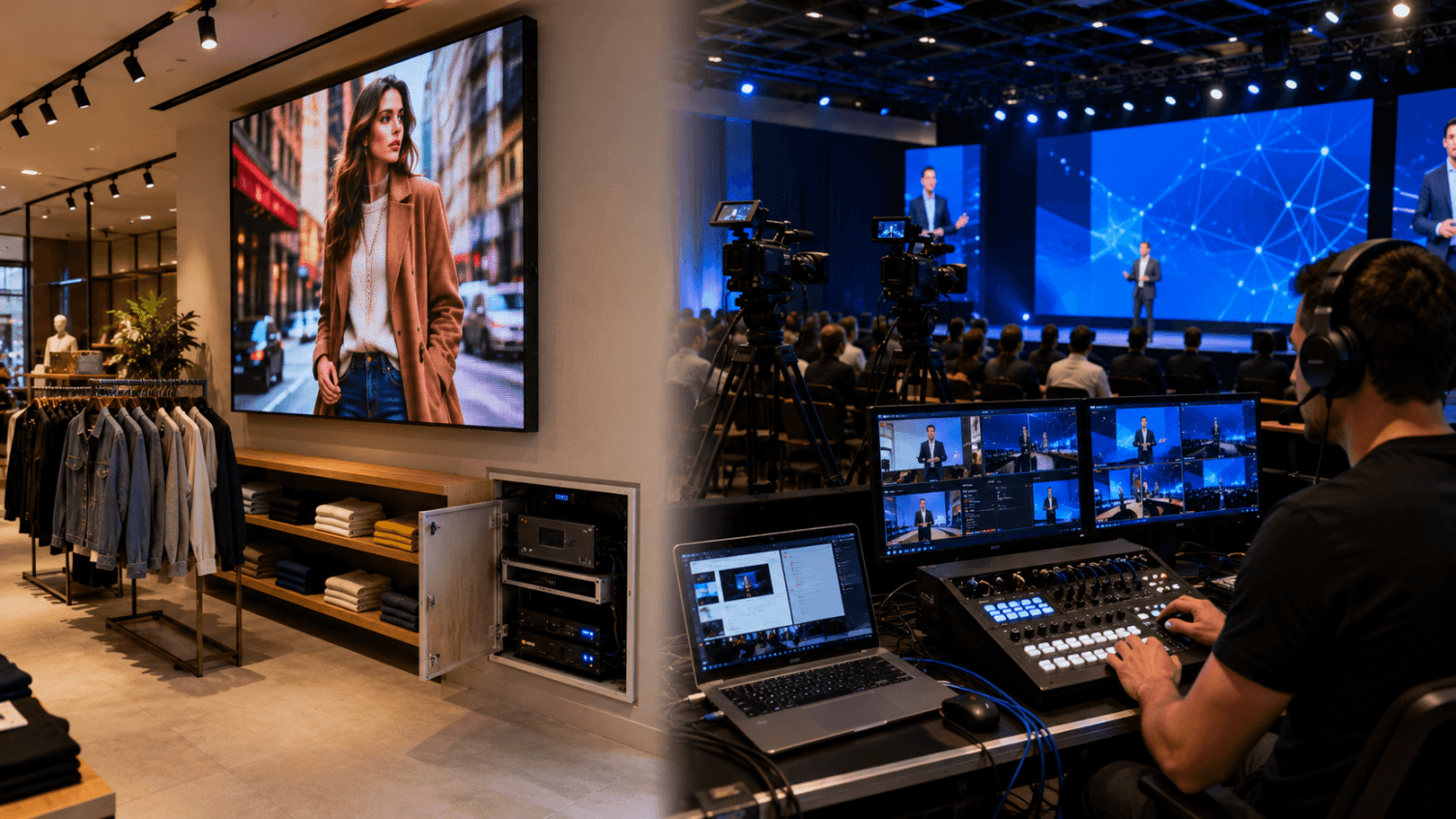

Três configurações práticas para entender a diferença

1. Fachada ou totem com conteúdo programado

Uma loja deseja exibir vídeos e imagens em horários definidos. Não existem câmeras, apresentações ou trocas constantes de fonte.

Nesse cenário, um player assíncrono com função de envio integrada pode atender toda a operação. O conteúdo fica armazenado, enquanto as receiving cards permanecem dentro dos gabinetes.

A estrutura pode ser resumida assim: player/controlador  >  receiving cards  >  módulos.

2. Evento, auditório ou apresentação ao vivo

Um evento recebe notebooks, câmeras e vídeos em tempo real. A equipe precisa alternar fontes, ajustar a imagem e criar composições.

Nesse caso, uma processadora ou um controlador all-in-one ganha importância. Se a processadora não possui função de envio, será necessário um controlador separado.

A estrutura pode ser: fontes  >  processadora  >  sending card/controlador  >  receiving cards  >  módulos.

3. Projeto de grande porte com várias telas ou redundância.

Centros de controle, estúdios, grandes eventos e instalações críticas podem separar as funções em equipamentos dedicados.

Essa arquitetura permite ampliar entradas, saídas, camadas, capacidade de pixels e rotas de backup. Também facilita a substituição de uma etapa sem alterar todo o sistema.

Contudo, a operação se torna mais técnica. Portanto, o projeto precisa considerar treinamento, documentação, redundância e manutenção.

Como escolher a arquitetura sem comprar equipamento demais

O melhor sistema não é o que possui mais recursos. É aquele que atende a operação com margem técnica, estabilidade e possibilidade de manutenção.

Antes de escolher, a empresa precisa responder a algumas perguntas.

1. O conteúdo será programado ou exibido ao vivo?

2. A tela precisa funcionar sem computador?

3. Quantas fontes de vídeo serão conectadas?

4. Será necessário alternar, cortar ou combinar fontes?

5. Qual é a resolução total do painel de LED?

6. Quantos pixels cada porta de saída precisará controlar?

7. A atualização será local, por USB, por rede ou pela nuvem?

8. O projeto exige redundância de sinal ou energia?

9. Quem operará o sistema no dia a dia?

10. Existe previsão de ampliar a tela no futuro?

Essas respostas definem se o projeto precisa de um player simples, uma processadora, um controlador all-in-one ou uma arquitetura com equipamentos separados.

Também evitam um erro comum: comprar uma solução potente para uma operação básica ou escolher um aparelho econômico que já nasce no limite da tela.

Erros comuns ao comprar esses equipamentos

Escolher pela quantidade de portas

Duas portas de rede em equipamentos diferentes não significam a mesma capacidade. É necessário verificar carga de pixels, limites por porta, resolução máxima e recursos de operação.

Confundir memória com capacidade de controle

Um player pode armazenar muitos arquivos e ainda não controlar uma tela com maior resolução. Armazenamento e capacidade de pixels são especificações diferentes.

Comprar uma processadora sem função de envio

A processadora pode adaptar o vídeo e entregar apenas uma saída HDMI ou DVI. Nesse caso, o projeto ainda precisa de um controlador ou sending card.

Ignorar a quantidade de receiving cards

A carga precisa ser dividida entre as receiving cards dentro dos gabinetes. Um mapeamento inadequado pode ultrapassar os limites de uma placa e comprometer a estabilidade.

Misturar famílias e configurações sem validação

Compatibilidade não deve ser presumida apenas porque os conectores parecem iguais. Firmware, software, arquivos de configuração e recursos variam entre famílias e gerações.

Não prever acesso para manutenção.

Receiving cards e placas HUB ficam dentro do painel. Portanto, o projeto deve permitir acesso frontal ou traseiro conforme a instalação. Uma peça simples pode se tornar difícil de substituir quando a estrutura bloqueia o gabinete.

O que precisa aparecer no orçamento do sistema de controle

Um orçamento claro deve mostrar mais do que o nome comercial do equipamento. O comprador precisa entender qual função cada item executa dentro do projeto.

Antes de aprovar a proposta, confirme os pontos abaixo.

Modelo e fabricante do player, processadora ou controlador.

Capacidade total de pixels e limite por porta.

Quantidade e tipo de entradas de vídeo.

Quantidade de saídas para o painel.

Número e modelo das receiving cards.

Forma de publicação do conteúdo.

Operação síncrona, assíncrona ou ambas.

Licenças de software, nuvem e aplicativos.

Cabos, conversores de fibra e acessórios incluídos.

Configuração inicial, treinamento e documentação.

Peças de reposição e condições de suporte.

Possibilidade de expansão e margem técnica.

Essa descrição reduz dúvidas e facilita a comparação entre propostas. Também evita descobrir, depois da instalação, que um componente essencial não estava incluído.

O que a DSHOW analisa antes de definir o sistema de controle?

Na prática, o que vem primeiro é a aplicação. Um totem com campanhas agendadas não necessita da mesma estrutura que um evento com várias fontes ao vivo.

Em seguida, a DSHOW leva em conta a resolução final, o número de gabinetes, o mapeamento das receiving cards e como o cliente planeja atualizar o conteúdo.

Além disso, são considerados fatores como a distância entre a central e o painel, a necessidade de fibra óptica, o acesso para manutenção, a operação remota e a possibilidade de expansão.

Outro aspecto relevante é a rotina da equipe. Um sistema que é totalmente funcional se torna inútil se ninguém for capaz de utilizá-lo. Portanto, a facilidade de uso, o treinamento e o suporte são fatores que influenciam na escolha.

A intenção não é adicionar mais equipamentos ao projeto. É montar a cadeia do sinal com os elementos indispensáveis para que o painel opere de maneira estável e em sintonia com a operação.

Conclusão: cada componente resolve uma etapa diferente.

O player é responsável por armazenar e reproduzir o conteúdo. A processadora adapta e arruma as fontes. A sending card transmite as informações do sistema de controle. A receiving card capta essas informações e repassa a imagem para os módulos.

No entanto, essas funções podem ser encontradas em dispositivos separados ou combinadas em uma única solução integrada. Por isso, não se deve escolher o produto apenas pelo seu nome.

É fundamental saber de onde vem o conteúdo, qual a resolução da tela, como será a operação e quais recursos são realmente necessários antes de adquirir um equipamento.

Com uma boa cadeia de sinal projetada, o painel de LED se torna estável, fácil de operar e tem espaço para expansão. Se as funções não estão claras, o projeto pode se tornar caro, complicado ou até mesmo incompleto.

Perguntas frequentes sobre player, processadora, sending card e receiving card

É possível que o painel de LED opere sem uma processadora?

Sim. Quando um player ou controlador já tem as funções necessárias, ele pode enviar a imagem diretamente ao painel. Quando um projeto exige ajustes nas fontes, trocas de entrada, sobreposições ou vídeo ao vivo, a processadora se torna um elemento essencial.

Sending card é o mesmo que processadora?

De modo algum. A sending card é responsável por enviar os dados para as receiving cards. A processadora cuida do tratamento e formatação do sinal de vídeo. Existem controladores que combinam as duas funções em um único dispositivo.

É possível operar um painel de LED sem um player?

Certamente. Em uma operação síncrona, é possível conectar em tempo real um computador, uma câmera, um media server ou qualquer outra fonte ao sistema. O player é o mais comum quando a empresa precisa armazenar e programar conteúdos.

A receiving card mantém o conteúdo mesmo com o painel desligado?

Ela consegue guardar configurações e parâmetros do painel, mas não armazena as campanhas. Os arquivos estão armazenados no player, no computador ou em outro dispositivo de mídia.

Uma única receiving card é responsável por controlar todo o painel?

Isso varia conforme a resolução e o tamanho da tela. Cada cartão de recebimento tem um limite de carga. Painéis maiores geralmente utilizam várias placas distribuídas pelos gabinetes.

O player necessita de conexão à internet para funcionar?

Não precisa ser necessariamente. No modo assíncrono, o player é capaz de reproduzir arquivos que já foram salvos. A internet é frequentemente utilizada para realizar atualizações remotas, monitoramento e gerenciamento na nuvem.

Por que dois painéis idênticos utilizam equipamentos distintos?

Uma vez que a arquitetura é determinada pela resolução, pelas fontes de entrada, pelo tipo de conteúdo, pela operação ao vivo, pela atualização remota e pela necessidade de redundância. O sistema de controle não é determinado apenas pelo tamanho físico do painel.

Dá pra trocar só a receiving card?

Sim, contanto que a nova placa seja compatível e configurada corretamente. No entanto, o diagnóstico deve assegurar que a falha está na receiving card e não em cabos, fonte de alimentação, placa HUB ou módulos.
