Painel de LED para auditório: por que o maior pode ser o errado

Um painel de LED para auditório não deve ser dimensionado apenas pela largura da parede ou pela capacidade de investimento. Uma tela maior pode impressionar no projeto, mas também pode prejudicar as primeiras fileiras, reduzir a resolução efetiva, interferir na arquitetura e aumentar custos sem melhorar a leitura.

O tamanho correto nasce da combinação entre conteúdo, distância do público, pixel pitch, linhas de visão, proporção, estrutura e operação. Portanto, o melhor painel de LED não é necessariamente o maior. É aquele que entrega informação legível para todo o auditório.

Por que o maior painel de LED pode ser inadequado?

Quando uma tela ocupa quase toda a parede do palco, é comum associar dimensão a qualidade. Porém, essa relação não é automática.

Em um auditório, o público não observa apenas imagens cinematográficas. Apresentações podem incluir textos, planilhas, gráficos, transmissões ao vivo, nomes de palestrantes, vídeos e interfaces de videoconferência. Cada tipo de conteúdo exige uma leitura diferente.

Além disso, o aumento da área física não garante maior resolução. Um painel de LED muito grande, montado com pixel pitch inadequado, pode apresentar menos definição do que uma tela menor com maior densidade de pixels.

Outros problemas possíveis incluem:

Desconforto visual nas primeiras fileiras.
Imagem cortada pelo campo de visão do público.
Reflexos ou excesso de brilho sobre o palco.
Dificuldade para enquadrar o painel nas câmeras.
Interferência em caixas acústicas, iluminação e elementos cenográficos.
Aumento de carga estrutural e consumo elétrico.
Conteúdo esticado ou produzido na proporção errada.
Acesso insuficiente para manutenção.

Por isso, preencher toda a parede disponível não deve ser o ponto de partida do projeto.

Como dimensionar um painel de LED para auditório

O dimensionamento deve começar pela experiência dos espectadores. A AVIXA, associação internacional do setor audiovisual, trata o tamanho da imagem em função da tarefa visual, do conteúdo e das posições do público. Seu padrão DISCAS pode ser aplicado tanto a instalações permanentes quanto temporárias.

Em vez de perguntar “qual é o maior painel que cabe?”, o projeto deve responder:

O que será exibido?
Qual é a menor informação que precisa continuar legível?
Onde ficam o espectador mais próximo e o mais distante?
Existem assentos muito deslocados para as laterais?
Qual resolução o sistema deve entregar?
Como o painel conviverá com palco, som, iluminação e câmeras?

Essas respostas definem uma faixa adequada de dimensões. A decisão comercial deve acontecer dentro dessa faixa.

Distância do espectador mais distante

O espectador mais distante precisa conseguir identificar textos, números, rostos e elementos gráficos. Uma tela ampla pode ajudar, mas somente quando o conteúdo aproveita corretamente essa área.

A AVIXA diferencia conteúdos usados para decisões básicas daqueles que exigem análise detalhada. Assistir a um vídeo institucional, por exemplo, é diferente de interpretar uma planilha financeira. Quanto menor o elemento apresentado, maior precisa ser sua representação na imagem.

O cálculo considera a altura útil da imagem e a distância até o espectador mais distante. Por isso, a diagonal anunciada isoladamente diz pouco sobre a legibilidade real.

Distância da primeira fileira

A primeira fileira também impõe limites. Quando o público fica perto demais de um painel de grandes dimensões, pode precisar movimentar constantemente os olhos e a cabeça para acompanhar o conteúdo.

Além disso, a estrutura dos pixels pode ficar perceptível. O resultado depende do pixel pitch, da natureza das imagens e da acuidade visual de cada pessoa.

A Barco apresenta como referência geral uma distância ótima, em metros, equivalente a aproximadamente duas vezes o pixel pitch medido em milímetros. Assim, um pitch de 1,5 mm teria como referência aproximada três metros. Contudo, o próprio fabricante trata essa relação como regra prática, não como substituta da avaliação do projeto.

Pixel pitch e tamanho precisam ser calculados juntos

Pixel pitch é a distância, em milímetros, entre os centros de dois pixels adjacentes. Quanto menor o pitch, maior tende a ser a densidade de pixels em uma mesma área.

Segundo a Planar, o pixel pitch influencia diretamente a densidade e a distância recomendada de visualização. Portanto, aumentar o painel sem avaliar o pitch pode produzir uma tela fisicamente maior, porém insuficiente para conteúdos detalhados.

A resolução horizontal aproximada pode ser calculada desta forma:

Largura do painel em milímetros ÷ pixel pitch em milímetros = quantidade de pixels horizontais

O mesmo raciocínio vale para a altura.

Um painel maior pode ter resolução menor

Considere dois projetos ilustrativos:

Painel A: 6 metros de largura com pixel pitch de 1,5 mm.
Painel B: 8 metros de largura com pixel pitch de 2,5 mm.

O Painel A teria cerca de 4.000 pixels horizontais. Já o Painel B teria aproximadamente 3.200 pixels horizontais.

Nesse exemplo, a tela de oito metros é maior, mas apresenta menor resolução horizontal. Isso não significa que o Painel B seja ruim. Ele pode ser adequado quando o público está mais distante e o conteúdo contém poucos detalhes. Entretanto, seria uma escolha menos favorável para textos pequenos e aplicações analíticas.

Os valores finais também precisam respeitar as dimensões dos gabinetes e módulos disponíveis. Por isso, o projeto executivo deve confirmar a resolução real da configuração escolhida.

Proporção e conteúdo mudam a escolha

A largura do painel não deve ser definida sem conhecer os formatos usados pela equipe.

Apresentações, vídeos e videoconferências costumam trabalhar em proporção 16:9. Um painel muito largo, próximo de um formato panorâmico, pode deixar áreas ociosas ou exigir uma adaptação permanente dos materiais.

Também não basta enviar uma apresentação Full HD para qualquer painel. O processador pode redimensionar o sinal, mas esse redimensionamento não cria detalhes inexistentes nem corrige um layout ilegível.

Antes da compra, convém reunir amostras reais de:

Apresentações institucionais.
Planilhas e dashboards.
Vídeos.
Identidades visuais de eventos.
Videoconferências.
Legendas e tradução simultânea.
Sinais de câmeras.
Conteúdo produzido por palestrantes externos.

Em seguida, a equipe deve testar esses materiais na resolução nativa prevista.

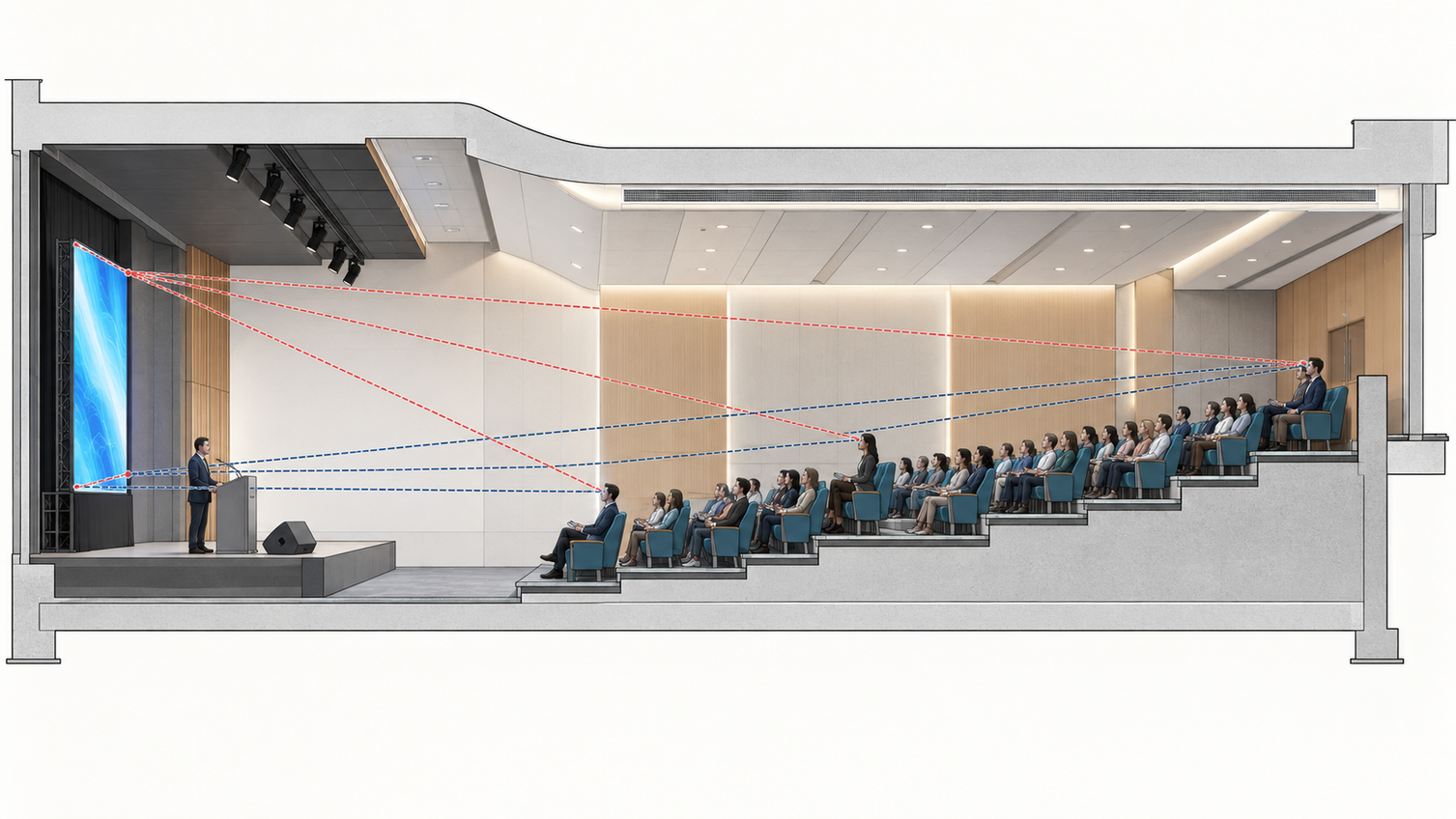

Linhas de visão: todos conseguem enxergar?

O painel pode ter a dimensão correta e ainda estar mal posicionado. Mesas, púlpitos, cabeças, monitores de retorno e elementos cenográficos podem bloquear parte da imagem.

As linhas de visão devem ser verificadas em planta e em elevação. A análise precisa considerar:

Primeira e última fileiras.
Inclinação ou ausência de inclinação do piso.
Corredores e assentos laterais.
Altura dos olhos do público sentado.
Mobiliário do palco.
Pessoas em pé durante apresentações.
Altura da borda inferior do painel.
Ângulos horizontais e verticais de visualização.

O guia da AVIXA para ambientes educacionais recomenda que as linhas de visão sejam verificadas nos dois planos, inclusive em espaços com arquibancadas ou obstáculos. O mesmo princípio é relevante para auditórios corporativos, religiosos e institucionais.

Brilho excessivo também compromete o auditório

Painéis de LED emitem luz diretamente. Em um ambiente indoor controlado, usar o brilho máximo disponível pode causar fadiga visual, alterar a percepção da iluminação cênica e dificultar o trabalho das câmeras.

Portanto, a especificação não deve buscar apenas o maior valor de brilho. Ela precisa considerar capacidade de ajuste, uniformidade, contraste e comportamento em níveis reduzidos.

Durante a configuração, é importante testar:

Auditório com luz de plateia acesa.
Auditório escurecido.
Iluminação de palco ativa.
Apresentador posicionado diante da tela.
Câmeras em diferentes ângulos.
Conteúdo com fundos claros e escuros.

Não existe um único nível de brilho adequado a todos os auditórios. O ajuste depende da iluminação ambiente, da distância e do conteúdo.

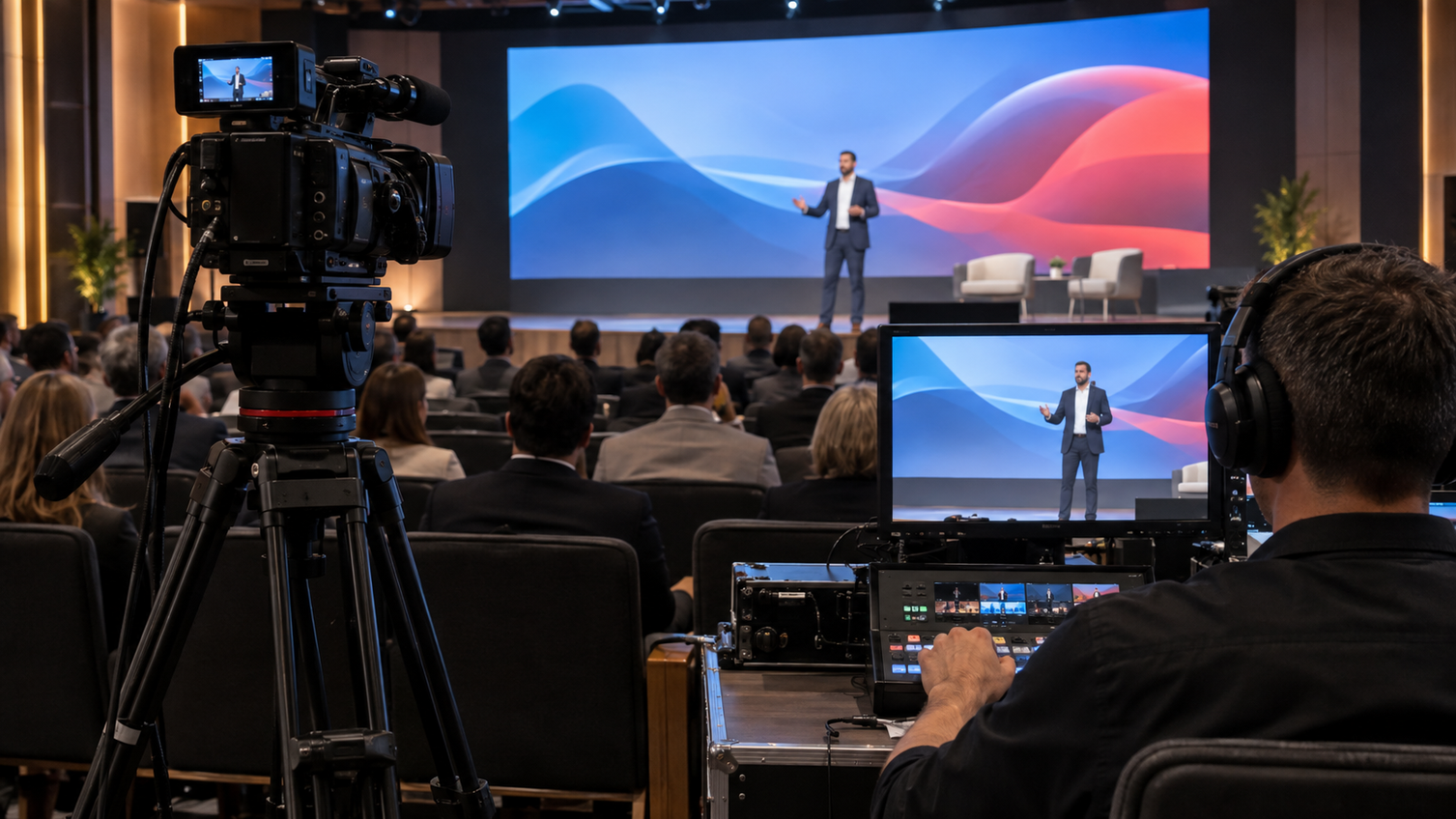

Painel de LED para auditório com transmissão ao vivo

Quando o evento será gravado ou transmitido, a avaliação precisa incluir a câmera. Uma imagem confortável aos olhos pode apresentar faixas, cintilação ou artefatos no vídeo.

A documentação da Brompton Technology explica que a sincronização entre painel de LED e câmera ajuda a evitar linhas de varredura e problemas relacionados ao ciclo de modulação do equipamento. Taxa de atualização, obturador, processamento, frequência do sinal e configuração do painel devem trabalhar em conjunto.

Além disso, uma tela muito alta ou larga pode dificultar o enquadramento. A câmera pode precisar se afastar, usar lentes mais abertas ou aceitar que parte do painel fique fora da composição.

Por isso, testes de câmera devem integrar o comissionamento, sobretudo em auditórios usados para:

Webinars.
Assembleias.
Congressos.
Cultos e cerimônias.
Ensino híbrido.
Reuniões transmitidas.
Lançamentos de produtos.
Produções multicâmera.

Exemplos práticos

Auditório corporativo com apresentações detalhadas

Uma empresa utiliza o espaço para reuniões, resultados trimestrais e treinamentos. As apresentações contêm gráficos, indicadores e textos.

Nesse caso, resolução, legibilidade e distância do último espectador pesam mais do que ocupar toda a parede. Um painel menor com pitch mais fino pode produzir melhor resultado do que uma superfície maior e menos densa.

Auditório para convenções e vídeos institucionais

O conteúdo prioriza imagens amplas, vídeos, marcas e nomes de palestrantes. O público permanece mais distante do palco.

Uma tela maior pode fazer sentido, desde que respeite linhas de visão, proporção e estrutura. Ainda assim, é necessário testar o tamanho das legendas e os assentos laterais.

Auditório com palco baixo e primeira fileira próxima

Uma tela muito alta pode obrigar o público dianteiro a olhar constantemente para cima. Também pode dominar visualmente o apresentador.

Uma solução mais baixa, melhor posicionada ou dividida em superfícies auxiliares pode equilibrar a experiência. Essa decisão deve ser tomada em conjunto com arquitetura, iluminação e sonorização.

Auditório híbrido com câmeras

A equipe pretende exibir apresentações, participantes remotos e retorno de vídeo. Nesse cenário, o processador e o desenho dos layouts são tão importantes quanto a área do painel.

Uma superfície enorme não resolve a falta de organização das janelas. O projeto precisa definir previamente quantas fontes aparecerão ao mesmo tempo e como serão distribuídas.

Critérios técnicos e comerciais antes da compra

A comparação de propostas deve considerar o sistema completo, e não somente preço por metro quadrado.

1. Conteúdo e resolução

Defina a menor informação que o público deve ler. Depois, confira a resolução física total e a resolução dos arquivos.

2. Pixel pitch

Escolha o pitch com base no espectador mais próximo, no nível de detalhe e no orçamento. Pitch menor pode elevar a definição, mas também o investimento.

3. Dimensão e proporção

Verifique se largura e altura atendem ao conteúdo sem criar distorções ou áreas permanentemente vazias.

4. Linhas de visão

Simule todos os setores do auditório, inclusive assentos laterais, primeira fileira e posições atrás de obstáculos.

5. Brilho e calibração

Exija controle adequado para diferentes condições de iluminação. Avalie uniformidade de brilho e cor.

6. Processamento de vídeo

Confirme entradas, resoluções, escalonamento, divisão de janelas, redundância e compatibilidade com computadores, câmeras e sistemas de videoconferência.

7. Estrutura e instalação

Calcule peso, fixação, profundidade, ventilação, acabamento e cargas aplicadas à edificação. A validação deve envolver os profissionais responsáveis pela estrutura e pelas instalações.

8. Alimentação elétrica

Dimensione circuitos, proteções, aterramento, distribuição e eventual contingência segundo o equipamento e as normas aplicáveis ao local.

9. Operação com câmeras

Teste taxa de atualização, exposição, obturador, frequência, brilho e processamento nas câmeras realmente usadas pelo auditório.

10. Manutenção

Defina acesso frontal ou traseiro, espaço de intervenção, disponibilidade de peças e procedimento para substituir módulos e fontes.

11. Custo total

Além da compra, considere estrutura, instalação, processamento, adequações elétricas, criação de conteúdo, treinamento, manutenção e operação.

Erros que devem ser evitados

O primeiro erro é escolher uma medida antes de analisar o público. O segundo é comparar propostas apenas pelo tamanho e pelo preço.

Também devem ser evitados:

Copiar a instalação de outro auditório sem revisar as condições locais.
Especificar o pixel pitch por uma regra isolada.
Ignorar os assentos mais próximos.
Produzir conteúdo somente depois da instalação.
Avaliar a imagem apenas com vídeos promocionais.
Usar brilho excessivo para tentar criar impacto.
Ocultar caixas acústicas ou prejudicar o tratamento sonoro.
Instalar sem acesso adequado para manutenção.
Deixar câmeras e processadores fora dos testes.
Aprovar o projeto apenas por uma renderização.

A renderização mostra a composição visual, mas não comprova legibilidade, resolução, conforto ou desempenho técnico.

Como a experiência da DSHOW pode ser aplicada ao projeto

A escolha de um painel de LED para auditório exige análise do espaço, dos conteúdos e da infraestrutura. A atuação da DSHOW pode abranger o estudo da aplicação, a definição da configuração, a instalação, os ajustes e o suporte posterior.

Uma avaliação consultiva deve confrontar a expectativa de tamanho com as condições reais do auditório. Isso inclui verificar distâncias, formato do palco, resolução, pixel pitch, iluminação, processamento e acesso técnico.

O showroom também pode ajudar na comparação entre pitches e distâncias. Entretanto, a aprovação final deve incluir materiais semelhantes aos que serão usados pelo cliente. Imagens de demonstração, sozinhas, não representam todas as exigências de uma apresentação corporativa ou operação ao vivo.

Detalhes comerciais, modelos disponíveis, condições de suporte e procedimentos específicos precisam ser confirmados diretamente com a DSHOW para cada projeto.

Conclusão

O maior painel de LED pode ser o errado quando a dimensão deixa de servir ao conteúdo e passa a competir com o auditório.

A decisão correta começa pelo que o público precisa enxergar. Em seguida, entram distância, pixel pitch, resolução, proporção, linhas de visão, câmeras, estrutura e manutenção.

Quando esses fatores são analisados em conjunto, o painel de LED deixa de ser apenas uma grande superfície luminosa. Ele se torna parte funcional do sistema audiovisual e da arquitetura do auditório.

Perguntas frequentes

Como saber o tamanho ideal do painel de LED para um auditório?

É preciso relacionar a distância do espectador mais distante, a posição da primeira fileira, o tipo de conteúdo e o tamanho dos menores elementos. Linhas de visão e espaço disponível também devem entrar no cálculo.

Um painel de LED maior sempre facilita a leitura?

Não. A área maior ajuda apenas quando a resolução, o conteúdo e a distância estão adequados. Um painel grande com poucos pixels pode continuar apresentando textos e gráficos sem definição suficiente.

Qual é o melhor pixel pitch para auditório?

Não existe um único pitch para todos os auditórios. A escolha depende principalmente da menor distância de visualização, do nível de detalhe, das dimensões e do orçamento.

Painel de LED para auditório precisa ter formato 16:9?

Não obrigatoriamente. Porém, 16:9 simplifica a exibição de apresentações e vídeos convencionais. Outros formatos exigem produção de conteúdo e processamento compatíveis.

O painel de LED pode causar desconforto visual?

Sim. Dimensão excessiva, pequena distância, brilho alto e conteúdo com áreas claras intensas podem gerar desconforto. O projeto deve prever controle e calibração.

Como evitar faixas no painel de LED durante a filmagem?

O sistema precisa compatibilizar painel, processador e câmera. Taxa de atualização, obturador, frequência e brilho devem ser testados na configuração real de gravação.

É possível aumentar o painel depois da instalação?

A modularidade pode permitir ampliações, mas a mudança não é automática. Devem ser verificadas compatibilidade de módulos, estrutura, alimentação, processamento, resolução e uniformidade entre lotes.

O projeto deve prever acesso para manutenção?

Sim. Mesmo em instalações com acesso frontal, precisam existir condições seguras para remover módulos, fontes e componentes sem danificar o acabamento arquitetônico.
