O que acontece quando um módulo do painel de LED falha?
Quando um módulo do painel de LED falha, isso pode resultar em apagamento, piscamento, cores erradas ou linhas e colunas com defeito na imagem exibida. No entanto, uma área escura não indica necessariamente a necessidade de trocar o módulo..
Problemas na fonte de alimentação, no cabo de sinal, na placa receptora ou na configuração podem causar sintomas semelhantes.
Assim, é essencial que o diagnóstico encontre a causa da pane antes de substituir qualquer peça.
O que é o módulo de um painel de LED?
O módulo é uma das unidades que compõem a tela do painel de LED. Ele junta os pixels, a placa de circuito, os componentes de controle e as ligações para receber energia e dados.
Os fabricantes montam diversos módulos em um gabinete e agrupam os gabinetes para criar painéis de LED com diferentes tamanhos e configurações.
Essa estrutura modular torna a manutenção mais simples. Em vários projetos, o técnico consegue remover somente a unidade danificada, sem precisar desmontar toda a tela. Entretanto, o procedimento varia conforme o modelo do gabinete e o tipo de acesso previsto na instalação.
Falha de pixel e falha de módulo são problemas diferentes
Um pixel que esteja sempre apagado ou exibindo uma cor errada não quer dizer que o módulo todo parou de funcionar. Nesse caso, o problema pode estar limitado a um diodo ou a um pequeno circuito.
Em contraste, a falha de módulo tende a impactar uma área retangular bem definida. Contudo, a forma do defeito também pode indicar problemas em componentes compartilhados por vários módulos.
Quais são os principais sintomas de falha?
Os sinais variam conforme o componente afetado. Os mais comuns são:
- Módulo completamente apagado.
- Imagem intermitente ou piscando.
- Cores diferentes das áreas vizinhas.
- Brilho abaixo ou acima do restante da tela.
- Linhas horizontais ou verticais.
- Parte da imagem congelada.
- Pontos permanentemente acesos ou apagados.
- Ruído visual e pixels aparentemente aleatórios.
- Funcionamento instável após aquecimento ou chuva.
- Perda de uma sequência de módulos.
O desenho da falha oferece pistas importantes. Um único retângulo apagado pode indicar módulo, conexão ou alimentação local. Vários módulos consecutivos sem imagem podem apontar para perda de sinal, placa receptora, cabo ou fonte compartilhada.
O que acontece quando um módulo do painel de LED falha?
Em grande parte dos módulos, a falha se concentra em uma parte da tela. O restante do painel de LED pode seguir operando sem problemas.
Isso não quer dizer que a operação deva simplesmente passar por cima do problema. Uma falha evidente compromete a legibilidade, a uniformidade e a percepção de qualidade. Em fachadas, eventos e transmissões, até uma área pequena com defeito pode se destacar bastante.
Além disso, a causa pode não estar limitada ao módulo. Contudo, a forma do defeito também pode indicar problemas em componentes compartilhados por vários módulos.
O painel de LED inteiro pode apagar?
É possível, mas geralmente isso sinaliza um problema maior. A interrupção completa pode ter a ver com a alimentação principal, o processador de vídeo, a transmissão do sinal, a configuração ou os componentes centrais do sistema.
Se apenas um módulo aparenta ter falhado, comece checando se os outros módulos conectados ao mesmo circuito ainda estão operando. Essa analogia auxilia na diferenciação entre uma falha isolada e um problema generalizado.
Nem toda área apagada significa módulo queimado
A imagem exibida depende de uma cadeia de componentes. A falha pode surgir em qualquer ponto dessa cadeia:
- Fonte ou conteúdo.
- Processador de vídeo.
- Controladora de envio.
- Cabo de comunicação.
- Placa receptora.
- Placa distribuidora ou hub.
- Cabos internos.
- Fonte de alimentação.
- Módulo do painel de LED.
Se o sinal não for recebido corretamente, o módulo pode ficar apagado, mesmo que esteja funcionando bem. O mesmo se aplica na falta de tensão correta ou com mau contato em algum cabo interno.
Portanto, substituir o módulo sem examinar a cadeia pode não ser a solução. Em certas situações, a nova peça pode ser exposta à mesma condição que causou o dano à anterior.
Por que um módulo do painel de LED pode falhar?
Mau contato em cabos e conectores
Vibrações, montagem incorreta, corrosão ou desgaste podem afetar as conexões de energia e sinal. O sintoma pode surgir apenas em certas situações, o que torna o diagnóstico mais complicado.
Em instalações móveis, a montagem e desmontagem frequentes demandam um cuidado extra. Não se deve forçar ou manusear conectores sem seguir o procedimento indicado pelo fabricante.
Calor excessivo
Temperaturas elevadas aceleram o desgaste de componentes eletrônicos. Ventilação obstruída, acúmulo de sujeira e instalação fora das condições previstas podem agravar o problema.
Um defeito que aparece depois de algum tempo de funcionamento pode estar relacionado à temperatura. Esse comportamento precisa ser reproduzido e medido durante o diagnóstico.
Umidade e infiltração
Painéis de LED outdoor possuem recursos de proteção compatíveis com sua aplicação. Porém, a proteção depende da montagem correta, da conservação das vedações e da integridade do gabinete.
Abrir ou fechar um módulo de forma inadequada pode comprometer essa proteção. Após a manutenção, vedações, parafusos e conectores devem ser conferidos conforme o manual do equipamento.
Impacto e esforço mecânico
Impactos, pressão em cima da tela e transporte desprotegido podem prejudicar pixels, placas e conectores. Isso é particularmente arriscado em painéis de LED utilizados em eventos.
Durante a manutenção, é essencial manusear ferramentas e módulos com a mesma cautela. A superfície não deve suportar peso nem ser submetida a pressão excessiva.
Configuração incorreta
Arquivos de configuração incompatíveis, mapeamento inadequado ou parâmetros incorretos podem gerar cores erradas, imagem deslocada e áreas sem conteúdo.
Nesse cenário, o componente físico pode estar funcionando. Alterações de configuração devem ser feitas com cópia de segurança e conhecimento da arquitetura instalada.
Como diagnosticar a falha corretamente?
O diagnóstico deve seguir uma sequência lógica. A intervenção precisa ser realizada por técnico qualificado, com o sistema desenergizado sempre que o fabricante exigir.
1. Observe o formato e o comportamento do defeito
Verifique se a falha atinge um pixel, uma linha, um módulo, um gabinete ou uma sequência inteira. Registre também quando o problema aparece.
Fotografias e vídeos ajudam a documentar falhas intermitentes. É importante registrar o conteúdo exibido, o horário e as condições do ambiente.
2. Verifique sinal e configuração
Antes de retirar componentes, confirme se o processador, a controladora e as receivings estão comunicando corretamente. Também é necessário verificar o mapeamento da tela.
Uma configuração alterada pode simular uma falha física. Esse risco aumenta depois de atualizações, substituições de equipamentos ou mudanças no sistema de vídeo.
3. Inspecione alimentação e conexões
O técnico deve procurar sinais de conectores soltos, aquecimento, oxidação, cabos danificados ou fontes instáveis. Uma inspeção visual ajuda, mas pode não substituir as medições necessárias.
A segurança elétrica deve orientar todo o procedimento. A energização durante testes só deve ocorrer quando prevista no método de diagnóstico.
4. Isole o componente suspeito
Quando possível, o técnico pode realizar um teste controlado com uma peça compatível e conhecida. Isso ajuda a confirmar se a falha acompanha o módulo ou permanece na mesma posição do painel.
O teste deve respeitar compatibilidade elétrica, mecânica e de configuração. Não se deve instalar um componente apenas porque possui dimensões semelhantes.
5. Corrija a causa antes de concluir a troca
Se houver infiltração, superaquecimento ou alimentação inadequada, substituir o módulo resolve apenas o sintoma. A causa precisa ser eliminada para reduzir o risco de reincidência.
6. Verifique a uniformidade depois do reparo
Um módulo substituído pode apresentar diferença de brilho ou cor. Isso pode ocorrer por variação entre lotes, tempo de uso ou parâmetros de calibração.
Quando o sistema permitir, o técnico deve aplicar os dados corretos de calibração e conferir a uniformidade com conteúdo apropriado.
Exemplos práticos
Painel de LED em uma igreja
Durante a transmissão, um retângulo escuro aparece no fundo do palco. Como a área coincide com um módulo, a primeira suspeita é defeito na peça.
Entretanto, o diagnóstico precisa conferir alimentação, cabo e placa receptora. Para a câmera, também é necessário verificar se o sintoma não é um artefato relacionado à captação ou ao processamento de vídeo.
Painel de LED outdoor em uma fachada
Depois de um período de chuva, uma área começa a piscar. O técnico não deve apenas substituir o módulo e fechar o gabinete.
É necessário procurar sinais de umidade e verificar a vedação. Caso contrário, o problema pode reaparecer e atingir outros componentes.
Painel de LED em um evento
Após a montagem, uma coluna de módulos permanece apagada. Como várias unidades foram afetadas em sequência, a causa pode estar em um cabo, na distribuição do sinal ou em um componente compartilhado.
Esse padrão torna menos provável que todos os módulos tenham falhado simultaneamente. A arquitetura do sistema deve orientar a investigação.
Painel de LED em uma recepção
Um módulo novo funciona, mas apresenta tonalidade diferente do restante da tela. Nesse caso, a substituição física foi concluída, mas o resultado visual ainda precisa de ajuste.
A equipe deve verificar compatibilidade, lote e calibração. O objetivo da manutenção não é apenas recuperar a imagem, mas preservar a uniformidade.
Critérios técnicos e comerciais para uma manutenção eficiente

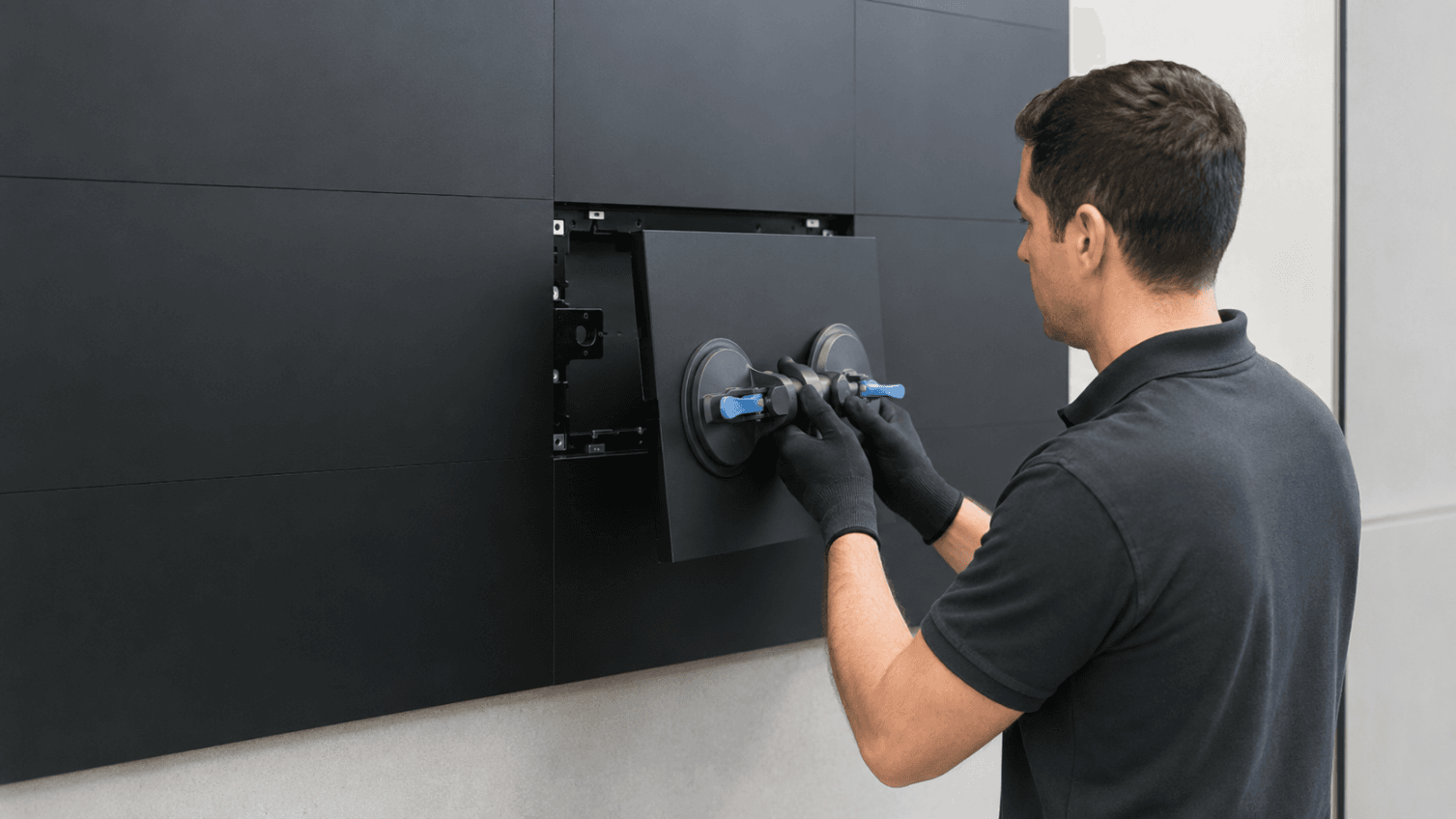

Acesso frontal ou traseiro
O projeto deve prever como os módulos e componentes serão alcançados. Um painel encostado na parede pode exigir manutenção frontal, enquanto outras estruturas permitem acesso traseiro.
Ignorar esse aspecto durante a compra pode transformar uma troca simples em uma operação demorada.
Disponibilidade de peças compatíveis
A empresa responsável precisa conhecer o modelo, a versão e as características do módulo. Manter peças de reposição compatíveis reduz a dependência de aquisições emergenciais.
A quantidade de peças de reserva deve considerar o tamanho da instalação, a criticidade da operação e o prazo de fornecimento. Não existe uma quantidade universal para todos os projetos.
Rastreabilidade da configuração
Arquivos de configuração, mapas de conexão e registros de calibração devem permanecer organizados. Sem essa documentação, uma manutenção futura pode consumir mais tempo e envolver riscos desnecessários.
Prazo de atendimento
Uma falha em uma sala de reunião possui impacto diferente de uma falha durante uma transmissão ao vivo. O plano de suporte deve refletir a criticidade da aplicação.
É importante definir canais de atendimento, responsabilidades e disponibilidade de peças antes de ocorrer uma emergência.
Diagnóstico antes do orçamento
Um orçamento responsável precisa indicar o que foi diagnosticado e qual intervenção será realizada. A simples descrição “troca de módulo” pode ser insuficiente quando a origem está em outro componente.
Como reduzir o risco de novas falhas?
A manutenção preventiva não elimina todos os defeitos, mas melhora a capacidade de identificar problemas antes que eles afetem a operação.
Algumas medidas importantes são:
- Manter entradas e saídas de ventilação desobstruídas.
- Inspecionar cabos, conectores e fixações.
- Verificar sinais de aquecimento e oxidação.
- Acompanhar o funcionamento das fontes.
- Controlar umidade e infiltração em instalações outdoor.
- Proteger módulos durante transporte e montagem.
- Guardar configurações e mapas atualizados.
- Manter peças compatíveis para aplicações críticas.
- Registrar falhas recorrentes e intervenções realizadas.
- Seguir o plano de manutenção do fabricante.
Como a experiência da DSHOW pode ser aplicada
Ao investigar uma falha, é fundamental analisar todo o sistema, e não apenas a parte que apresenta o problema. Ou seja, desde o modelo do painel de LED, a sua configuração e alimentação, até o acesso para manutenção e as condições ambientais.
A DSHOW pode auxiliar nesse processo oferecendo diagnóstico, configuração, manutenção e consultoria sobre peças compatíveis. É imprescindível que a equipe da DSHOW confirme a disponibilidade e o formato exato desses serviços antes que sejam anunciados.
Além de ajudar no suporte de novos projetos, isso também facilita o planejamento de acesso técnico, documentação e peças de reposição. Essas escolhas minimizam desafios futuros e tornam a operação mais estável.
Conclusão
Quando um módulo de um painel de LED apresenta falha, isso pode resultar em uma parte da imagem comprometida, mas não afeta o funcionamento de toda a tela. Entretanto, a forma do defeito não é suficiente para indicar a causa.
Um diagnóstico adequado analisa sinal, configuração, alimentação, conexões e o ambiente antes de trocar o componente. Após o conserto, é importante verificar também a compatibilidade, a vedação e a aparência uniforme.
Uma manutenção adequada começa já no projeto. Acesso correto, documentação e peças adequadas agilizam a recuperação e minimizam o risco de intervenções incompletas.
Perguntas frequentes
É possível continuar usando o painel de LED com um módulo apagado?
Em algumas situações, o restante da tela ainda funciona. A escolha vai depender da causa, da segurança do sistema e da importância da aplicação. Ao identificar aquecimento, umidade, odor estranho ou instabilidade elétrica, solicite imediatamente a inspeção do equipamento.
Um módulo defeituoso sempre precisa ser substituído?
Não. O sintoma pode ser causado por cabos, conectores, configuração ou alimentação. Mesmo quando o defeito está no módulo, a possibilidade de reparo depende de sua construção, do dano e das orientações do fabricante.
Quanto tempo leva para trocar um módulo?
O tempo pode variar dependendo do tipo de acesso, da posição da tela, do diagnóstico e da disponibilidade da peça. Mesmo que um sistema projetado para manutenção frontal torne o processo mais simples, ainda é necessário investigar a causa.
Um módulo novo pode ficar com cor diferente?
Sim. Variações de brilho e cor podem ocorrer devido a diferenças de lote, tempo de uso e calibração. Após a instalação, é importante checar a compatibilidade e os parâmetros de calibração.
O painel de LED pode ser reparado durante um evento?
Isso depende do equipamento, do acesso e da segurança. Não se deve improvisar em intervenções energizadas ou em funcionamento. É imprescindível que o procedimento siga as instruções do fabricante e o plano técnico do evento.
Como saber qual módulo comprar?
É necessário identificar fabricante, modelo, versão, características elétricas, construção mecânica e compatibilidade com o sistema existente. Apenas medir a peça ou comparar sua aparência não é suficiente.
