Por trás da imagem perfeita existe um mapa de calor do painel de LED

Uma imagem uniforme não depende apenas de resolução, brilho ou processamento. Por trás dela existe um mapa de calor do painel de LED, capaz de revelar como módulos, fontes, conexões e sistemas de ventilação trabalham durante a operação.

Esse mapa é gerado por meio de termografia, sensores internos ou registros do sistema em si. Se bem interpretado, ele auxilia na identificação de variações de temperatura que podem impactar a estabilidade, a consistência visual e a durabilidade dos componentes. No entanto, a imagem térmica não é suficiente para um diagnóstico completo por si só. Ela sugere onde procurar.

O que é um mapa de calor do painel de LED?

O mapa de calor ilustra de maneira visual a temperatura aparente em diversas partes do painel de LED. Na imagem térmica, as cores indicam diferentes temperaturas. Áreas mais quentes ou frias contrastam com o resto da superfície.

Com isso, é possível comparar módulos, gabinetes, fontes de alimentação, placas receptoras, conectores e rotas de ventilação. Dessa forma, o treinador consegue visualizar padrões que não seriam facilmente identificados apenas pela imagem mostrada.

A intenção não é chegar a uma temperatura idêntica em toda a instalação. Diferentes componentes perdem energia em diferentes quantidades. O que vale é detectar anomalias em comparação com o comportamento típico de aparelhos semelhantes sob as mesmas circunstâncias.

Por que um painel de LED produz calor?

Parte da energia elétrica consumida pelo painel de LED é convertida em luz. Outra parte se transforma em calor nos diodos, circuitos integrados, fontes de alimentação, cabos e conexões.

A temperatura interna resulta de vários fatores:

Brilho configurado.
Conteúdo exibido.
Corrente aplicada aos pixels.
Temperatura ambiente.
Incidência solar.
Circulação de ar.
Eficiência das fontes.
Densidade dos componentes.
Projeto mecânico do gabinete.
Acúmulo de poeira.
Estado das conexões elétricas.

A temperatura da junção, que se encontra no interior do emissor, é particularmente crucial. Não é possível determinar a temperatura interna de um corpo apenas pela cor de uma termografia externa. A Lumileds esclarece que a temperatura deve ser estimada usando métodos padronizados que levam em conta medições e a resistência térmica. A empresa também associa temperaturas de junção mais altas a uma diminuição na manutenção do fluxo luminoso e no desempenho ao longo do tempo. Lumileds: diretrizes para medição térmica

Portanto, a câmera térmica mede superfícies acessíveis. Ela não “enxerga” diretamente a temperatura interna de cada pixel.

Como a temperatura pode interferir na imagem?

Brilho e comportamento dos componentes

O desempenho óptico e elétrico dos emissores varia com a temperatura. Isso significa que dois módulos aparentemente iguais podem responder de forma diferente quando operam em condições térmicas distintas.

A caracterização dos próprios componentes leva esse fenômeno em consideração. A Lumileds afirma que o fluxo luminoso, a tensão direta e o ponto de cor são influenciados pela temperatura de funcionamento. É por isso que certos componentes são testados em condições térmicas que se assemelham às que enfrentarão em uso real. Lumileds: desempenho e binning em temperatura de operação

Em um painel de LED, a consequência pode aparecer como uma diferença sutil de brilho ou tonalidade entre regiões. Porém, essa alteração também pode ter outras causas, como lotes diferentes de módulos, coeficientes de calibração, envelhecimento desigual ou configuração incorreta.

Uniformidade de cor

Um painel de LED forma cores pelo controle dos canais vermelho, verde e azul. Se os componentes não responderem de maneira uniforme, o branco pode ganhar tonalidades diferentes ao longo da tela.

Nesse ponto, é importante separar duas análises:

O mapa térmico mostra a distribuição de temperatura.
A calibração óptica mede e corrige brilho e cromaticidade.

Sistemas profissionais de calibração coletam dados de brilho e cor para gerar coeficientes de correção. A NovaStar, por exemplo, descreve a calibração ponto a ponto como um recurso para ajustar o brilho e a cromaticidade de cada ponto emissor. NovaStar: calibração de brilho e cromaticidade

Assim, a termografia ajuda a encontrar uma possível causa física. Já a calibração atua sobre a resposta visual. Uma não substitui a outra.

Estabilidade e envelhecimento

O calor em excesso, ou mesmo mal distribuído, intensifica o estresse térmico em componentes eletrônicos. Ciclos de aquecimento e resfriamento repetidos também podem levar a diferenças de comportamento ao longo do tempo.

Um bom projeto térmico diminui a barreira que o calor enfrenta até chegar ao ambiente. De acordo com a Lumileds, essa jornada abrange o chip, a placa de circuito impresso, os materiais de interface térmica e o dissipador. Todos contribuem para a temperatura final. Lumileds: projeto prático de dissipação térmica

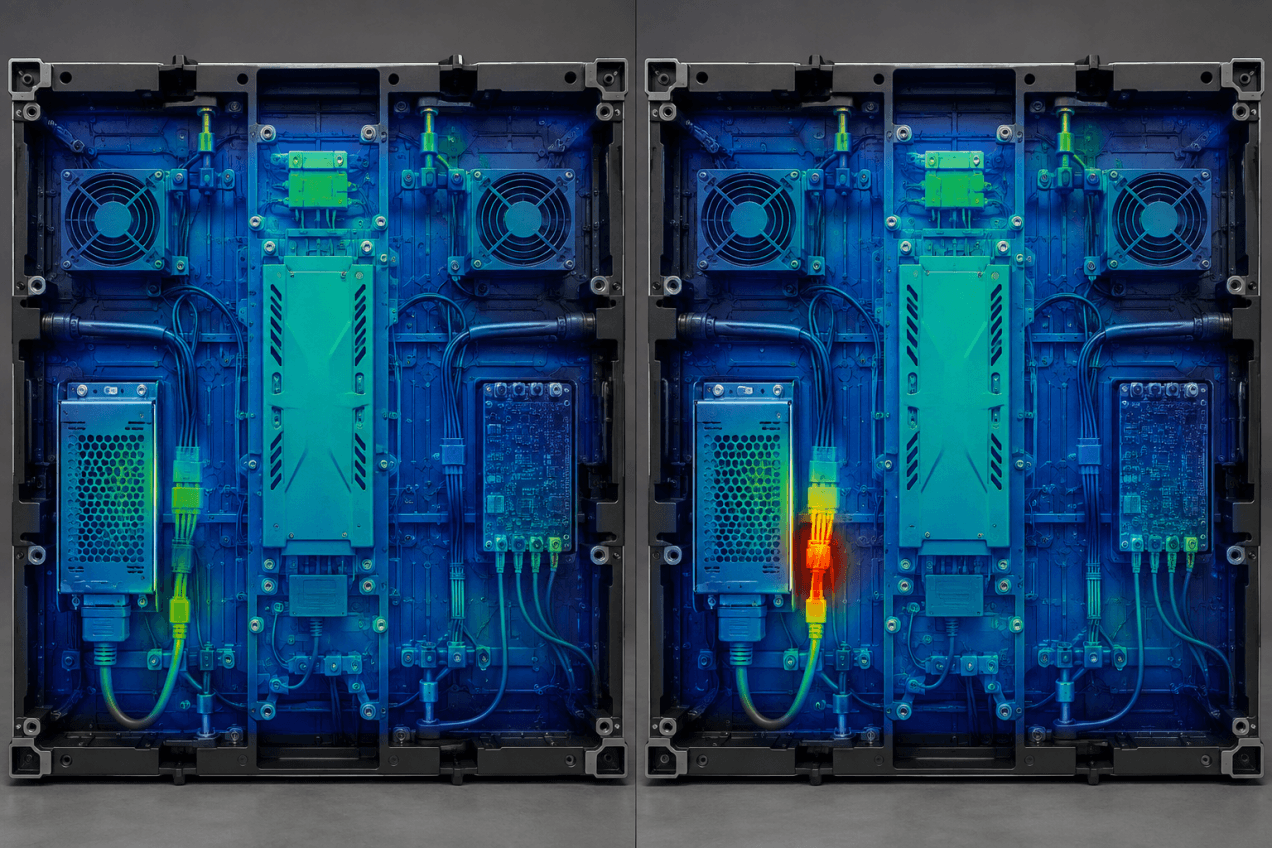

O que um ponto quente pode indicar?

Um ponto quente é uma área com temperatura aparente superior à de regiões comparáveis. Ele não representa, por si só, um componente defeituoso.

Entre as causas possíveis estão:

Conexão elétrica com resistência elevada.
Fonte trabalhando fora do comportamento esperado.
Distribuição de carga desigual.
Ventilador obstruído ou inoperante.
Entrada ou saída de ar bloqueada.
Acúmulo de poeira.
Módulo com consumo diferente dos demais.
Proximidade de outra fonte de calor.
Incidência solar concentrada em uma parte da estrutura.
Configuração de brilho ou conteúdo diferente durante o teste.

Em circuitos elétricos, aquecimento anormal pode estar associado a corrente excessiva ou resistência elevada. Entretanto, componentes distintos podem produzir imagens térmicas semelhantes. Por isso, a Fluke recomenda confirmar a análise com medições elétricas e comparação entre cargas equivalentes. Fluke: inspeções elétricas com termografia

Uma área fria também merece atenção

Nem toda anomalia térmica se manifesta como uma área extremamente quente. Um módulo ou uma fonte que opere em uma temperatura mais baixa do que outros componentes semelhantes pode ser um sinal de ausência de carga, falha na alimentação, desligamento parcial ou comportamento inesperado.

Por outro lado, uma região fria pode ser perfeitamente normal. Ela pode estar perto de uma entrada de ar, ficar na sombra ou mostrar conteúdo que não exige tanto processamento naquele momento.

A questão certa não se resume a “onde está mais quente?”. O diagnóstico deve esclarecer por que aquela área se comporta de maneira distinta em relação a outras semelhantes.

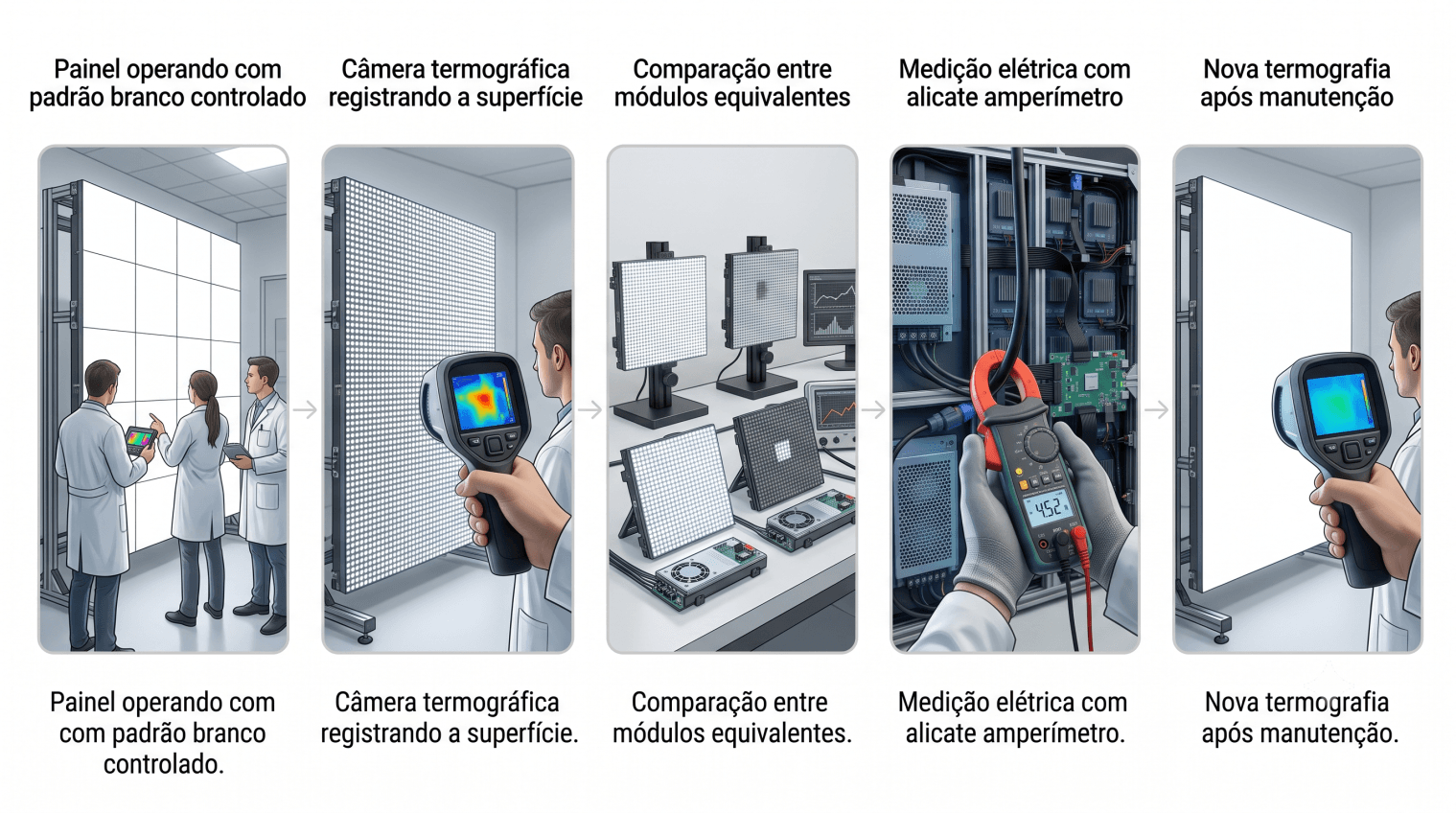

Como fazer um diagnóstico térmico confiável

1. Registrar as condições do teste

Antes da inspeção, é necessário documentar:

Temperatura ambiente.
Horário.
Conteúdo exibido.
Nível de brilho.
Tempo de operação.
Condição de ventilação.
Incidência solar.
Posição de captura.
Distância até o equipamento.
Carga aproximada do sistema.

Sem essas informações, duas imagens térmicas podem parecer comparáveis quando foram produzidas em situações diferentes.

2. Aguardar a estabilização

O painel de LED deve funcionar por tempo suficiente para que o aquecimento térmico se torne representativo. Uma captura realizada logo após a energização pode refletir apenas a fase de aquecimento.

Não existe um tempo que sirva para todos. Isso varia conforme o produto, o brilho, a carga, a temperatura do ambiente e o sistema de ventilação. Devem ser seguidos os limites e os procedimentos do fabricante.

3. Usar um padrão visual controlado

Conteúdos diferentes provocam cargas diferentes. Portanto, a comparação deve utilizar um padrão conhecido e repetível.

Telas uniformes em vermelho, verde, azul, branco e diferentes níveis de cinza ajudam a observar o comportamento óptico. Para a análise térmica, é importante manter o mesmo padrão durante as comparações.

4. Comparar componentes equivalentes

Uma fonte não deve ser comparada diretamente com a carcaça de um módulo. Cada material e componente apresenta emissão infravermelha, dissipação e função diferentes.

A comparação mais útil ocorre entre:

Fontes do mesmo modelo.
Módulos da mesma configuração.
Gabinetes sob cargas semelhantes.
Conectores equivalentes.
Regiões simétricas da instalação.

5. Confirmar a causa

Ao encontrar uma discrepância, o técnico deve validar a termografia com outros dados. Isso pode abranger corrente, tensão, condições das conexões, rotação dos ventiladores, registros de temperatura, alarmes do sistema e uma verificação visual.

Após a correção, uma nova medição deve ser realizada. Assim, é possível confirmar se o padrão térmico retornou ao comportamento habitual.

Os limites da termografia

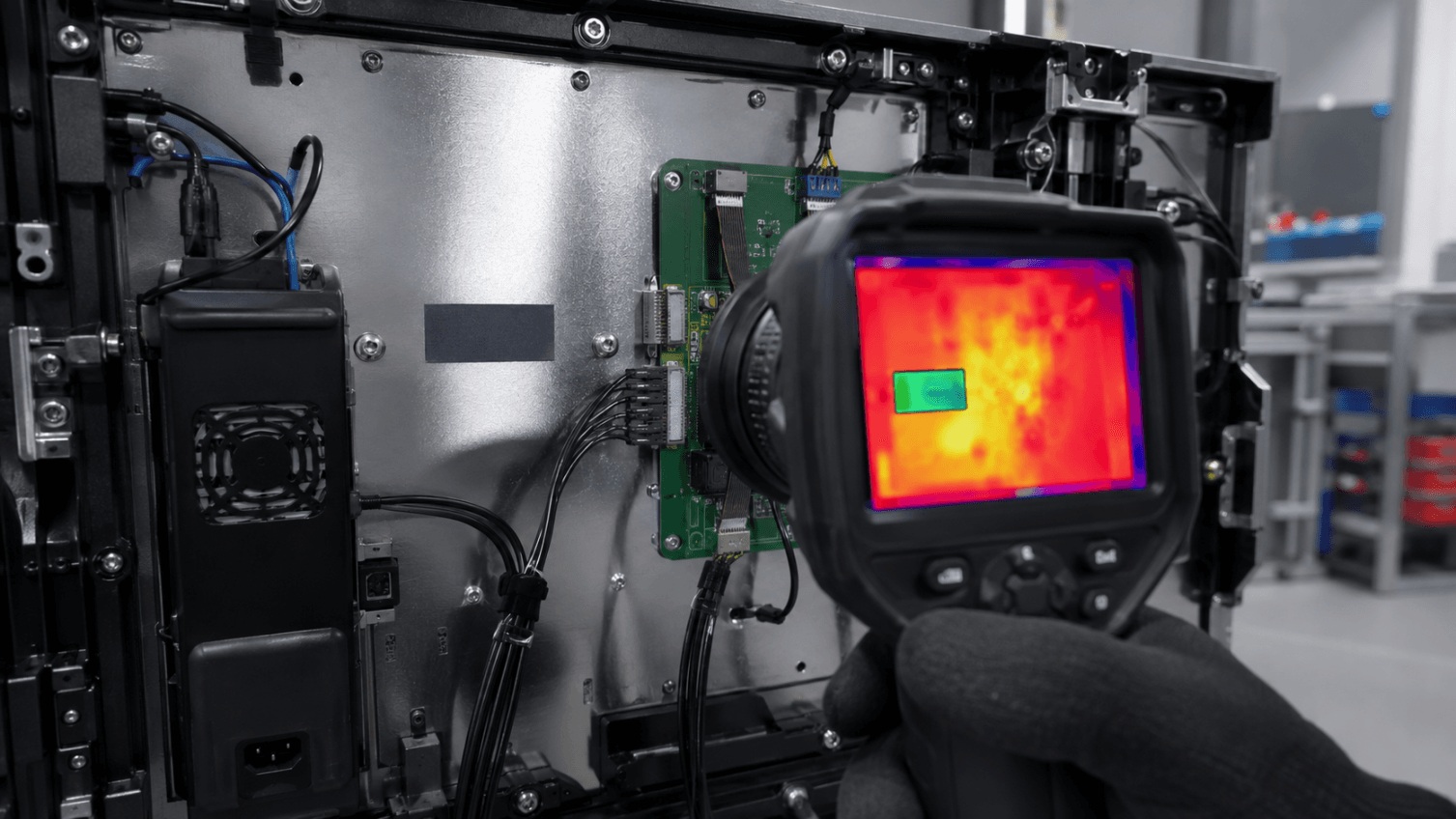

Emissividade e reflexos

A câmera térmica não mede a temperatura da mesma forma que um termômetro de contato. Ela processa a radiação infravermelha que recebe.

Superfícies metálicas polidas têm baixa emissividade e podem refletir fontes de calor do ambiente. Portanto, uma área que parece ser quente pode ser simplesmente um reflexo.

A FLIR observa que, quando é fundamental medir com precisão, é necessário levar em conta a emissividade e a temperatura refletida.FLIR: influência da emissividade na termografia

Temperatura superficial não é temperatura de junção

A câmera captura a superfície que está à vista. Ela não faz uma medição direta da junção do diodo nem do ponto mais quente em uma fonte fechada.

Portanto, é fundamental consultar a documentação do fabricante para conhecer os limites térmicos. Não é tecnicamente preciso usar um único valor máximo para todos os painéis de LED.

A paleta de cores pode enganar

Vermelho não significa automaticamente perigo. A câmera distribui as cores conforme a faixa térmica selecionada. Uma pequena variação pode parecer dramática quando a escala está estreita.

O diagnóstico deve considerar os valores medidos, as condições do teste e a comparação histórica. A cor isolada da imagem não determina a gravidade.

Exemplos práticos

Fachada outdoor

Uma faixa vertical se mostra mais quente à tarde. Não se deve considerar que há uma falha sem primeiro checar a incidência de luz solar, a ventilação traseira e o conteúdo exibido.

Se a disparidade continuar em condições controladas, a pesquisa pode progredir para investigar as fontes, as interconexões e a movimentação de ar naquela área.

Painel de LED em auditório

A imagem muda de tonalidade após algumas horas de uso. A análise óptica revela uma falta de uniformidade, e a termografia indica que um gabinete está operando acima dos níveis dos outros.

É nesse sentido que a calibração consegue ajustar uma parte da percepção visual. Contudo, é crucial investigar a causa térmica antes de converter a compensação em uma solução definitiva.

Painel de LED para evento

Ao montar, uma fonte do mesmo modelo acaba se destacando por estar mais quente que as outras. A equipe checa a carga, a tensão, os conectores e a ventilação antes de começar a operar.

Esse diagnóstico proativo diminui a probabilidade de agir apenas quando a diferença térmica se transforma em uma falha evidente.

Totem digital

O gabinete é pequeno por dentro e absorve calor do ambiente. A inspeção indica que há acúmulo de calor na parte superior.

Essa análise pode ajudar a verificar as entradas de ar, as saídas, os ventiladores e as limitações impostas pelo fabricante. Não se deve realizar modificações mecânicas improvisadas sem uma avaliação técnica prévia.

Critérios técnicos e comerciais para avaliar uma solução

Ao comparar propostas de painel de LED, o comprador deve observar mais do que pixel pitch e brilho máximo. O comportamento térmico interfere na previsibilidade da operação e na manutenção.

Os principais critérios são:

Faixa de temperatura de operação declarada.
Arquitetura de ventilação ou dissipação passiva.
Acesso frontal ou traseiro para manutenção.
Monitoramento de temperatura disponível.
Qualidade e dimensionamento das fontes.
Distribuição dos componentes dentro do gabinete.
Proteção contra entrada de água e poeira, quando aplicável.
Procedimentos de limpeza e inspeção.
Disponibilidade de módulos e fontes de reposição compatíveis.
Recursos de calibração e preservação dos coeficientes.
Condições reais do local de instalação.
Suporte técnico para configuração e diagnóstico.

Um produto adequado ao ambiente reduz a dependência de correções emergenciais. Além disso, facilita a identificação de desvios antes que eles prejudiquem a operação.

Como a experiência da DSHOW se aplica ao diagnóstico

A análise térmica precisa considerar o painel de LED como um sistema. Módulos, fontes, controladoras, estrutura, ventilação, rede elétrica, conteúdo e ambiente trabalham em conjunto.

Nesse contexto, a DSHOW pode aplicar sua experiência em projetos, configuração, showroom, suporte e manutenção para:

Avaliar as condições do local.
Comparar o comportamento entre módulos e gabinetes.
Verificar parâmetros de operação.
Relacionar a anomalia térmica à imagem exibida.
Orientar limpeza e manutenção conforme o equipamento.
Avaliar a necessidade de calibração.
Recomendar confirmação elétrica ou reparo especializado.

A disponibilidade de termografia como procedimento próprio da DSHOW, bem como os equipamentos e protocolos utilizados, precisa ser confirmada internamente antes da publicação.

Conclusão

A imagem ideal não é criada apenas no processador de vídeo. Ela também necessita de uma alimentação estável, de uma dissipação adequada, de componentes que sejam compatíveis e de funcionar dentro das condições especificadas.

A representação em mapa de calor do painel de LED ilustra um pouco desse funcionamento. Em conjunto com medições elétricas, padrões de teste, histórico e calibração óptica, torna-se um recurso poderoso para diagnóstico e manutenção.

O melhor resultado não é uma termografia repleta de cores uniformes. Trata-se de um sistema cujo comportamento térmico é bem compreendido, registrado e alinhado ao projeto.

Perguntas frequentes

Todo painel de LED precisa de inspeção termográfica?

Não necessariamente. A necessidade depende da criticidade da instalação, do ambiente, do regime de uso e das recomendações do fabricante. A termografia pode ser útil na entrega técnica, na manutenção preventiva ou durante a investigação de uma anomalia.

Um ponto quente significa que a fonte está queimada?

Não. Ele indica uma diferença térmica que precisa ser investigada. Carga elevada, ventilação limitada, conexão resistiva, posição no gabinete e reflexos podem produzir padrões semelhantes.

A termografia substitui a calibração do painel de LED?

Não. A termografia analisa o comportamento térmico. A calibração mede e ajusta brilho e cromaticidade. Os dois procedimentos podem ser complementares.

É possível medir o painel de LED pela frente?

É possível registrar a temperatura aparente da superfície visível, mas o resultado possui limitações. Emissores, máscaras, reflexos e conteúdo exibido influenciam a leitura. A posição recomendada depende do projeto e dos pontos que precisam ser avaliados.

Qual é a temperatura máxima aceitável?

Não existe um valor único para todos os painéis de LED. O limite depende dos módulos, fontes, circuitos, materiais e condições ambientais. A referência correta está nas fichas técnicas e orientações do fabricante.

O mapa térmico consegue prever uma falha?

Ele pode revelar um desvio antes de uma falha funcional, mas não oferece previsão garantida. O histórico de medições, a carga e a confirmação elétrica aumentam a qualidade do diagnóstico.
