Guia para Arquitetos Especificarem Painéis de LED: Parâmetros Técnicos, Ambientes e Gerador de Ficha Técnica

Especificar painel de LED em um projeto arquitetônico exige dominar parâmetros que vão além da estética: pixel pitch, luminância, proteção IP, dimensionamento modular, carga elétrica e compatibilidade com sistemas de controle. Arquitetos e designers de interiores que especificam painéis de LED sem esses parâmetros correm o risco de criar conflitos entre o projeto executivo e o produto real disponível no mercado — ou de deixar a decisão técnica inteiramente nas mãos do fornecedor. Este guia reúne tudo que um profissional de arquitetura precisa saber para especificar painel de LED com precisão, e apresenta o Gerador de Especificação Técnica da DShow — uma ferramenta gratuita que entrega uma ficha técnica completa, ajustada aos módulos reais da linha Lampro, em menos de dois minutos.

Por que o painel de LED exige atenção especial na especificação arquitetônica

Diferente de luminárias ou revestimentos, o painel de LED tem uma restrição técnica crítica que impacta diretamente o projeto: o tamanho real do painel é determinado pelos módulos físicos, não pelo espaço disponível na parede.

Módulos de painel de LED têm dimensões fixas de fábrica — na linha Lampro LC indoor, o módulo padrão mede 320 × 160 mm. O painel final precisa ser múltiplo exato dessas dimensões. Isso significa que um painel “de 2,00 m × 1,20 m” especificado no projeto pode não ser fabricável exatamente nessas medidas — o que gera necessidade de ajuste no projeto ou no produto.

O Gerador de Especificação Técnica da DShow resolve exatamente isso: ao informar as dimensões desejadas, ele calcula e retorna as dimensões reais ajustadas ao módulo, eliminando esse conflito desde a fase de especificação.

Os parâmetros técnicos que todo arquiteto precisa especificar

1. Pixel Pitch (mm)

O parâmetro mais determinante da qualidade visual e do custo. Define a distância entre pixels e, consequentemente, a nitidez da imagem em função da distância de visualização.

A fórmula da indústria para o pixel pitch máximo aceitável é:

Pixel Pitch máximo (mm) = Distância mínima (m) × 1.000 ÷ 3.438

Com ajuste por tipo de conteúdo: texto e dados exigem o valor calculado sem ajuste; imagens e fotos permitem até 20% a mais; vídeo e transmissão permitem até 50% a mais — pois o movimento compensa parcialmente a menor densidade de pixels.

Como especificar: indique o pixel pitch máximo aceitável (calculado pela distância mínima do espectador) e o modelo específico recomendado. O Gerador de Especificação Técnica retorna dois níveis: custo-benefício e melhor resolução.

2. Luminância (nits — cd/m²)

Define a intensidade luminosa do painel. É o parâmetro que determina a visibilidade da imagem nas condições de iluminação do ambiente.

Como especificar: defina a luminância mínima em nits com base na condição de iluminação do ambiente. Especifique também se o painel deve ter controle automático de brilho por sensor (recomendado para ambientes de uso estendido).

3. Grau de Proteção IP (Ingress Protection)

Define a resistência do painel a sólidos (poeira) e líquidos (água). É determinante para a durabilidade do produto nas condições reais do ambiente.

Como especificar: para qualquer ambiente externo sem cobertura, especifique IP65 como mínimo. Para áreas semicobertas com exposição eventual a chuva ou umidade intensa, IP54.

4. Dimensões reais (ajustadas ao módulo)

Como mencionado, as dimensões do painel devem ser múltiplos dos módulos físicos:

• Indoor Lampro LC: módulo de 320 × 160 mm
• Outdoor Lampro LC-PO: gabinete de 960 × 960 mm

Como especificar: informe as dimensões máximas disponíveis no projeto e indique que o fornecedor deve apresentar as dimensões reais ajustadas ao módulo, com as diferenças de encaixe detalhadas no projeto executivo.

5. Potência elétrica (W/m²)

Dado essencial para o dimensionamento do quadro elétrico e dos circuitos dedicados ao painel.

6. Taxa de refresh (Hz)

Relevante especialmente para projetos que incluem captação por câmeras (estúdios, eventos transmitidos, videowalls em espaços fotografados frequentemente).

• Uso geral: 960 Hz mínimo
• Ambientes captados por câmeras: 1.920 Hz mínimo
• Estúdios profissionais / virtual production: 3.840 Hz ou superior

7. Ângulo de visão (graus)

Define até qual ângulo lateral a imagem mantém fidelidade de cor e brilho. Painéis de qualidade oferecem 140° horizontal × 140° vertical ou superior. Relevante para espaços amplos onde o público circula lateralmente em relação ao painel.

Tabela de especificação por ambiente arquitetônico

Gerador de Especificação Técnica DShow: a ferramenta para o seu memorial descritivo

O Gerador de Especificação Técnica da DShow foi desenvolvido para que arquitetos, designers de interiores e projetistas possam gerar uma ficha técnica completa de painel de LED em 4 etapas — sem depender de contato prévio com o fornecedor para ter os dados técnicos necessários para o memorial descritivo.

O que o gerador entrega

Em menos de dois minutos, respondendo 4 etapas simples, a ferramenta calcula e retorna:

• Dimensões reais do painel ajustadas aos módulos Lampro LC (320 × 160 mm indoor / 960 × 960 mm outdoor)
• Pixel pitch recomendado em dois níveis: custo-benefício e melhor resolução, calculados pela fórmula da indústria com ajuste por tipo de conteúdo
• Especificação técnica completa do modelo recomendado (luminância, IP, taxa de refresh, ângulo de visão)
• Equipamento de controle (processadora/sending card) compatível com o projeto
• Estimativa de consumo energético com custo mensal calculado com base na tarifa ANEEL 2026 do estado de instalação
• Perguntas recomendadas ao fornecedor — checklist técnico para usar na cotação e evitar omissões que gerem conflito no projeto executivo

As 4 etapas do gerador

Etapa 1 — Tipo de uso: selecione o ambiente do projeto (Varejo/PDV, Evento/Show, Igreja/Auditório, Estádio/Arena, Corporativo/Lobby, Fachada/OOH, Bar/Restaurante, Residência/Home ou outro). O gerador aplica restrições e ajustes específicos por segmento.

Etapa 2 — Ambiente: Indoor ou Outdoor. Define o conjunto de modelos elegíveis e os parâmetros de luminância e proteção IP aplicados.

Etapa 3 — Dimensões e distância: informe a largura e altura disponíveis na parede/estrutura e a distância mínima do espectador. O gerador calcula o pixel pitch ideal e ajusta as dimensões ao módulo real.

Etapa 4 — Conteúdo e identificação: informe o tipo de conteúdo (texto/dados, imagens/fotos ou vídeo/transmissão), o nome do solicitante, empresa, estado de instalação e prazo estimado. O gerador aplica o fator de conteúdo no cálculo do pitch e personaliza a ficha com os dados do projeto.

Como usar a ficha técnica gerada no memorial descritivo

A ficha técnica gerada pelo Gerador DShow foi estruturada para ser inserida diretamente como anexo ou referência no memorial descritivo do projeto. Para uso no memorial, recomenda-se:

1. Inserir as dimensões reais (não as desejadas) no projeto

Use as dimensões ajustadas ao módulo retornadas pelo gerador, não as dimensões “ideais” do projeto. A diferença costuma ser de 1 a 3 cm — insignificante visualmente, mas crítica para evitar conflito entre projeto e execução.

2. Especificar o pixel pitch como máximo aceitável, não como valor fixo

Exemplo de redação recomendada para memorial:

Essa redação especifica o desempenho mínimo sem amarrar o projeto a um único modelo, o que facilita a concorrência de fornecedores mantendo o controle técnico.

3. Incluir os dados de carga elétrica no projeto complementar

Repasse ao projetista elétrico:

• Potência máxima total (W) — para dimensionamento do disjuntor
• Número de circuitos necessários
• Tensão de alimentação (110V, 220V ou trifásico)

4. Guardar a ficha como documento do projeto

A ficha gerada pelo app pode ser copiada e salva como documento de referência do projeto. A cada revisão significativa de escopo (mudança de ambiente, tamanho ou distância), gere uma nova ficha atualizada.

Erros comuns de especificação que geram problemas no projeto executivo

Erro 1 — Especificar dimensões não modulares

Indicar “2,00 m × 1,50 m” sem verificar se é múltiplo do módulo. Use o gerador para obter as dimensões reais antes de finalizar o projeto.

Erro 2 — Não especificar a distância mínima de visualização

Sem esse dado, o fornecedor pode entregar qualquer pixel pitch — e o arquiteto perde o controle técnico da qualidade de imagem do projeto.

Erro 3 — Confundir potência típica com potência máxima no projeto elétrico

Dimensionar o quadro elétrico com a potência típica (163 W/m² indoor) em vez da máxima (488 W/m²) pode resultar em sobrecarga e necessidade de revisão da instalação elétrica após a entrega.

Erro 4 — Ignorar o peso e a estrutura de fixação

Painéis de LED indoor pesam de 20 a 35 kg/m², e outdoor de 35 a 60 kg/m². A estrutura de fixação precisa estar prevista no projeto estrutural antes da especificação do painel. Fundos de drywall, por exemplo, podem não suportar painéis de médio e grande porte sem reforço específico.

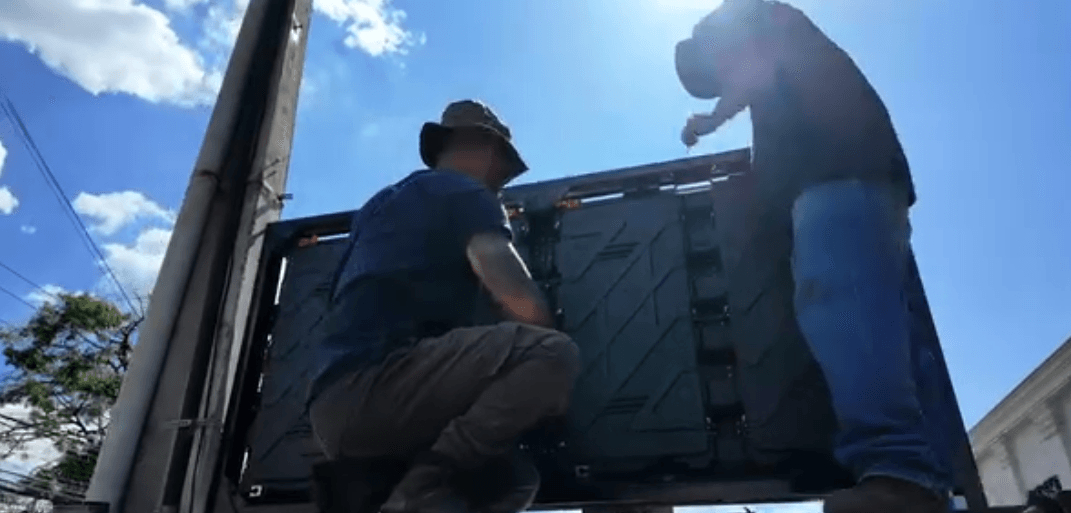

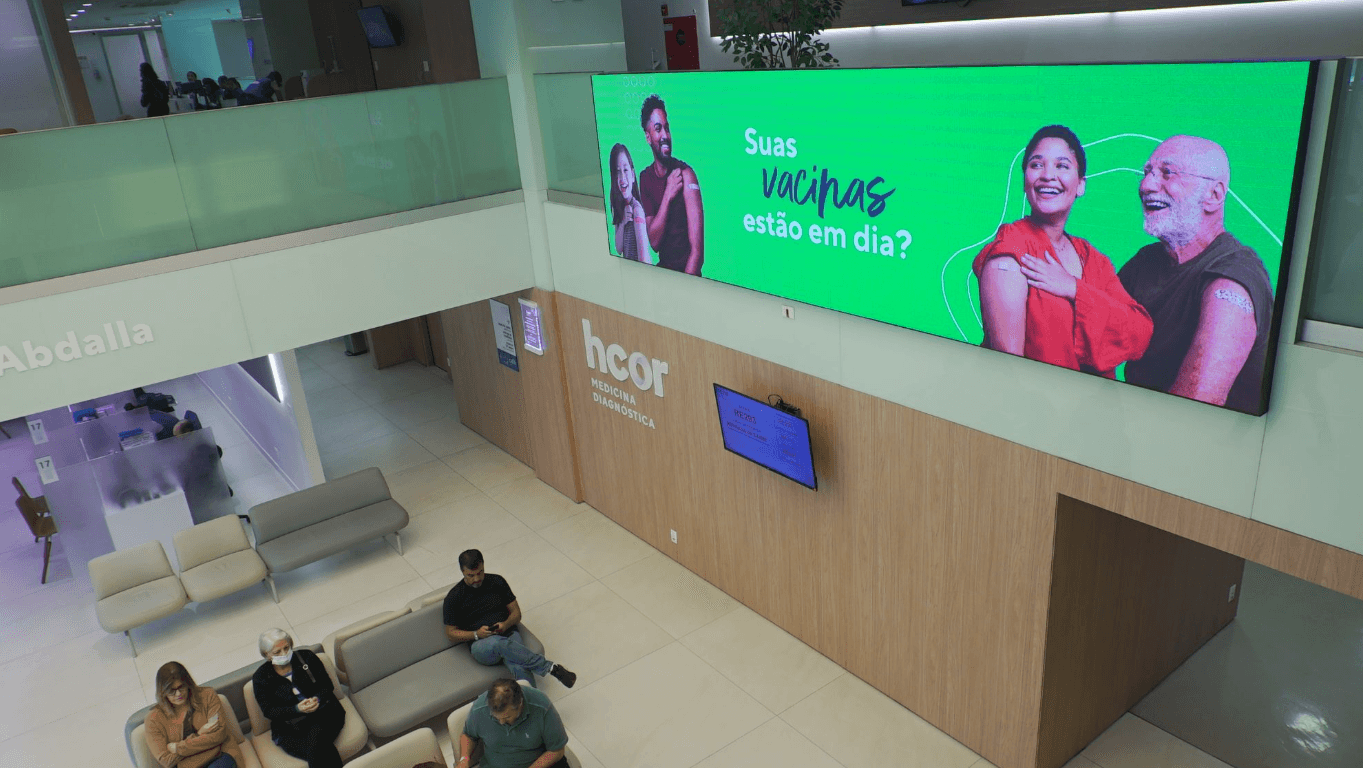

Erro 5 — Não prever acesso para manutenção

Painéis fixados em locais de difícil acesso sem previsão de manutenção frontal ou traseira criam problemas sérios em caso de necessidade de substituição de módulo. Especifique sempre se a manutenção será frontal (mais comum em painéis embutidos) ou traseira (mais comum em fachadas).

Checklist de especificação para memorial descritivo

Use esta lista antes de fechar a especificação de qualquer painel de LED em projeto:

• Pixel pitch máximo calculado pela distância mínima de visualização
• Tipo de conteúdo definido (texto / imagem / vídeo) e fator de ajuste aplicado
• Luminância mínima especificada conforme condição de iluminação do ambiente
• Proteção IP definida conforme exposição a água e poeira
• Dimensões verificadas e ajustadas ao módulo físico do fabricante
• Potência máxima total calculada para projeto elétrico
• Número de circuitos e disjuntor mínimo definidos
• Taxa de refresh especificada (especialmente se houver captação por câmeras)
• Ângulo de visão verificado para o layout do espaço
• Acesso para manutenção previsto na concepção da instalação
• Peso do painel comunicado ao projeto estrutural
• Ficha técnica gerada e arquivada como documento do projeto

Perguntas frequentes de arquitetos sobre painel de LED

Como especificar painel de LED sem saber qual fabricante será contratado?

Especifique por desempenho mínimo, não por modelo específico: pixel pitch máximo, luminância mínima, IP mínimo e taxa de refresh mínima. Isso mantém o controle técnico do projeto e permite concorrência entre fornecedores dentro dos parâmetros definidos.

O painel de LED pode ser especificado com medidas curvas ou formatos não retangulares?

Sim. Painéis flexíveis permitem curvatura de até determinados raios mínimos por modelo. Para especificar formatos curvos, consulte o raio mínimo de curvatura do modelo escolhido — parâmetro que varia entre fabricantes e modelos e deve constar na ficha técnica de especificação.

Qual a espessura típica de um painel de LED para previsão de embutimento?

Painéis indoor têm espessura de gabinete de 70 a 120 mm na parte posterior. Painéis com manutenção frontal (sem necessidade de acesso traseiro) permitem encasulamento mais raso, mas precisam de espaço frontal mínimo de 40 a 60 cm para operação da ferramenta de extração de módulos.

Preciso de laudo ou ART para instalação de painel de LED?

Para instalações elétricas acima de determinada carga, a ART (Anotação de Responsabilidade Técnica) do eletricista é obrigatória. Para estruturas de fixação, especialmente em fachadas e instalações aéreas, pode ser necessária ART do engenheiro estrutural. Consulte a norma ABNT NBR 5410 para instalações elétricas e verifique as exigências específicas do município do projeto.

Como o painel de LED é representado em projetos BIM?

Atualmente, a maioria dos fabricantes de LED ainda não disponibiliza famílias BIM nativas. A representação mais comum é com bloco paramétrico genérico (caixa com as dimensões reais do painel) complementado pela ficha de especificação técnica vinculada. A DShow pode fornecer as dimensões reais do painel (ajustadas ao módulo) para criação do bloco no Revit ou no software BIM utilizado pelo escritório.

Solicite suporte técnico para o seu projeto

A DShow oferece suporte técnico gratuito a arquitetos e designers de interiores na fase de especificação — análise das condições do projeto, confirmação dos parâmetros da ficha técnica gerada e orientação sobre integração do painel com o projeto executivo.

Para projetos com múltiplos ambientes ou condições especiais de instalação (fachadas, alturas superiores a 3m, formatos curvos ou non-standard), o suporte técnico presencial ou remoto pode ser agendado pelo formulário de contato da DShow.

Veja projetos arquitetônicos instalados com linha Lampro LC no portfólio de cases da DShow e acompanhe novas instalações no Instagram.

Conclusão

Especificar painel de LED com precisão em projeto arquitetônico exige dominar sete parâmetros técnicos fundamentais: pixel pitch, luminância, proteção IP, dimensionamento modular, carga elétrica, taxa de refresh e ângulo de visão. O domínio desses parâmetros é o que permite ao arquiteto manter o controle técnico do projeto sem depender das decisões do fornecedor — e o Gerador de Especificação Técnica da DShow foi desenvolvido exatamente para acelerar esse processo, entregando uma ficha técnica completa, ajustada aos módulos reais da linha Lampro, pronta para uso no memorial descritivo.
